Přečerpávací jímka dvouplášťová PJS-A

jímka do spádové kanalizace

Přečerpávací jímka dvouplášťová PJS-A AkceDoprava

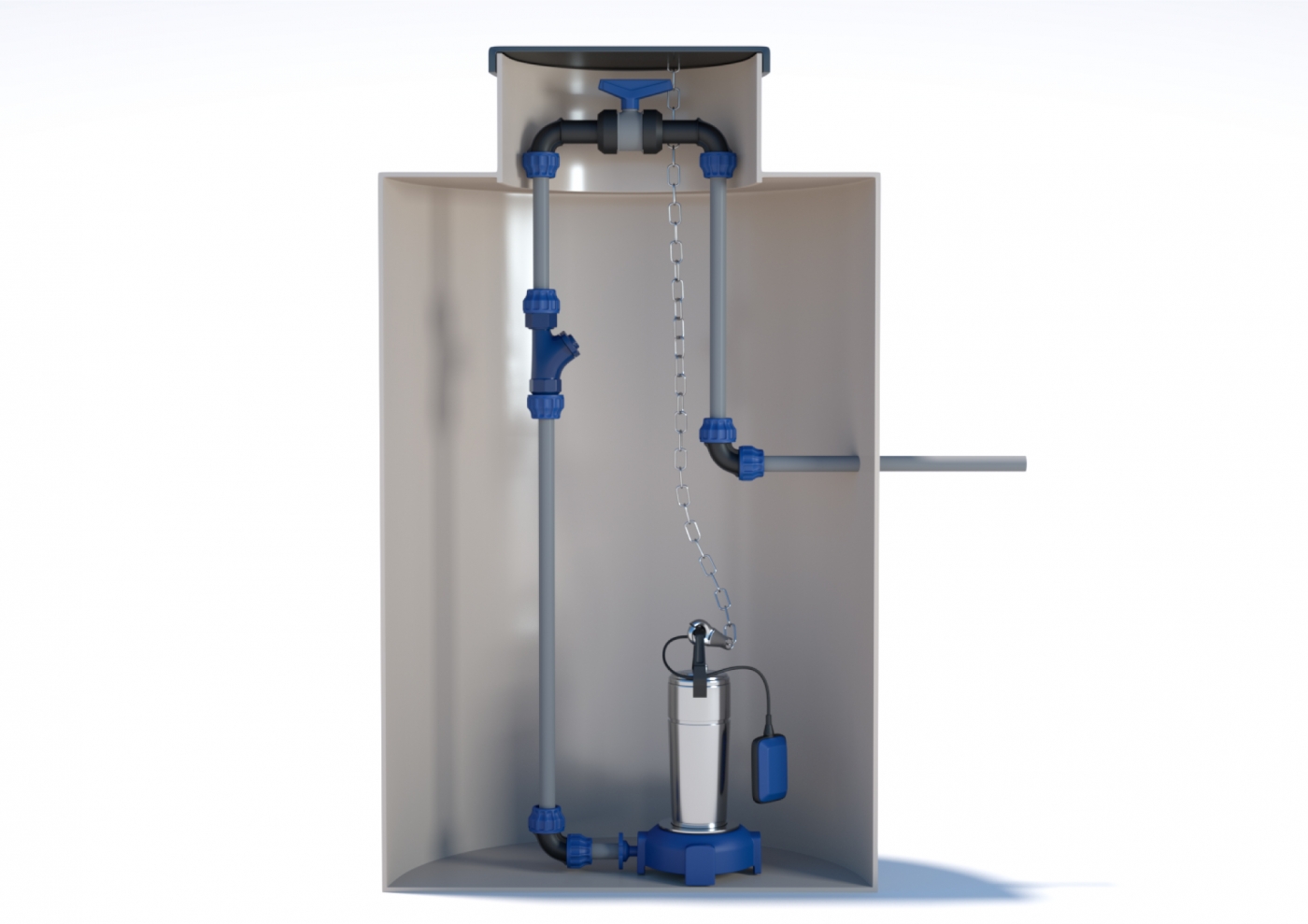

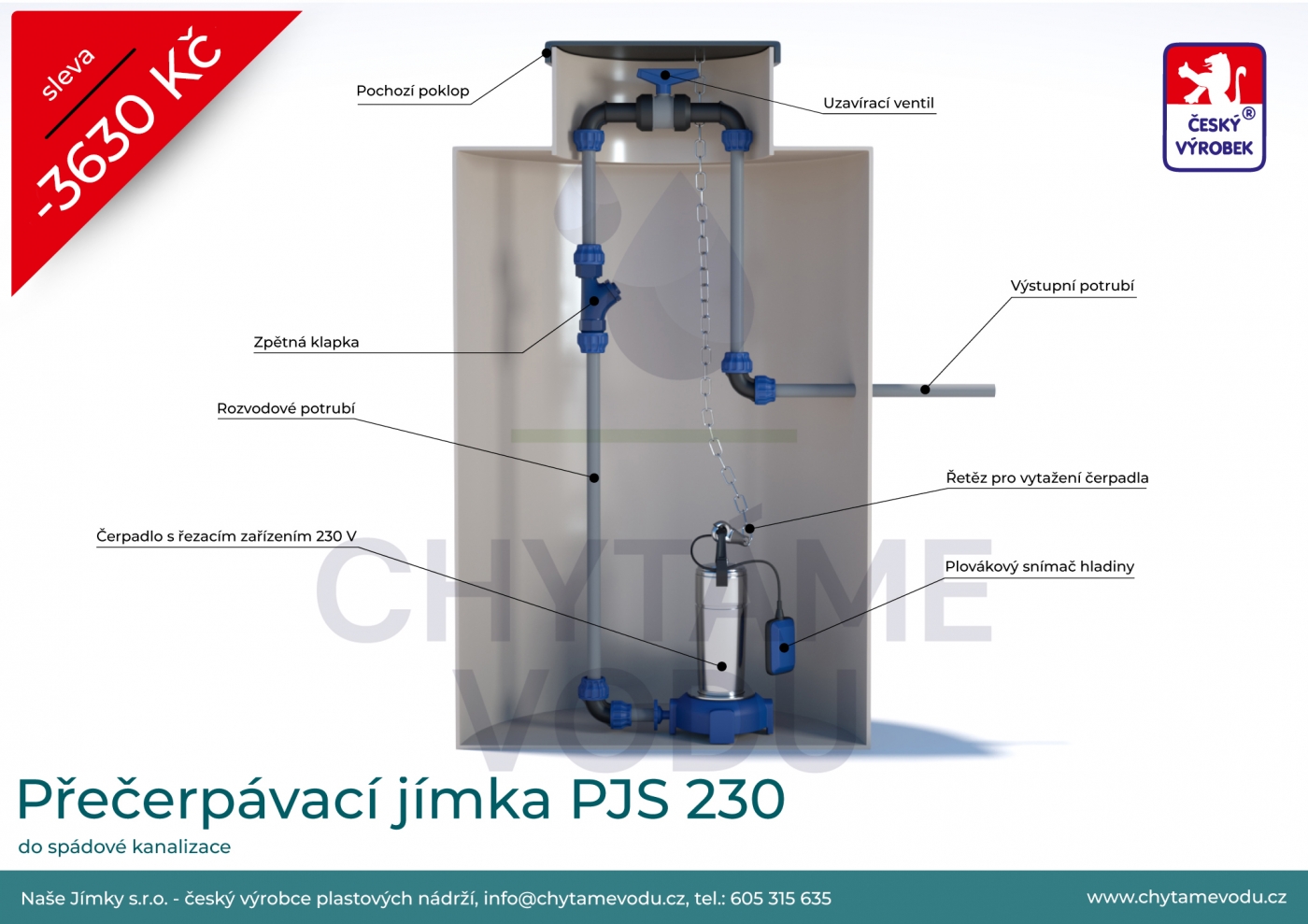

Přečerpávací dvouplášťová jímka je podzemní plastová nádrž, která je kompletně vystrojena technologií s ponorným odstředivým kalovým čerpadlem. Je určená k přečerpání splaškových vod, kde spádově není možnost se dostat do úrovně kanalizačního potrubí, a je nutné přečerpat splaškovou vodu do spádové kanalizace. Jímka je opatřena revizním komínem s pochozím poklopem.

29.040 Kč 25.531 Kč 21.100 Kčbez DPH
21% DPH
Popis Rozměry a technické údaje Dostupnost

Usazení jímky dvouplášťové je nutné provést přesně podle montážního návodu.

Dno dvouplášťové jímky je opatřeno žebry s otvory pro armaturové dráty, které se jimi protáhnou. Do vybagrované jámy, ve které se speciálně připraví dno, se následně vylije řídký beton, do kterého se jímka se žebry usadí. Po zatvrdnutí se nádrž zevnitř podepře trámky a začne se napouštět vodou. Zároveň se rovnoměrně betonuje mezipláští a zvenčí obsypává zeminou. Uvnitř jímky je vždy o 20 cm více vody než betonu v mezipláští a zvenčí zeminy. Betonování obvodu probíhá max. do výšky 50 cm a musí se nechat vždy vytvrdnout, aby se mohlo postupovat dál. Betonují se také sloupky uvnitř jímky. Na závěr se na stopu jímky zhotoví betonová deska s armaturou.

Jímky dvouplášťové jsou určené do nestabilního podloží, jako je spodní voda, jílovitá nebo písčitá půda.

Vzhledem k tomu, že materiál, ze kterého je jímka vyrobena s klesající teplotou křehne, nedoporučujeme manipulaci při teplotách nižších než + 5° C, pokud je to nutné, tak s velkou opatrností (nádrž nesmí přijít do styku s prudkým nárazem).

  • typ jímky: PJS – A (do spádové kanalizace)
  • objem 1 m3
  • hmotnost: 60 kg
  • vnější průměr: 1 150 mm
  • vnitřní výška: 1 500 mm
  • výška revizního komínu: 300 mm
  • průměr revizního komínu: 610 mm
  • pochozí poklop: ZDARMA
  • nátokové potrubí: 110/125/160/210 mm
  • výška ode dna k horní hraně nátoku: 1 480 mm
  • výška ode dna k horní hraně tlakového potrubí: 1 000 mm
  • materiál: kvalitní polypropylen 1. jakosti



  • typ čerpadla: Blue line PQD7-8-0,75QGF 230V kalové čerpadlo s řezákem, s plovákem, ovládací skříňka, kabel 10m

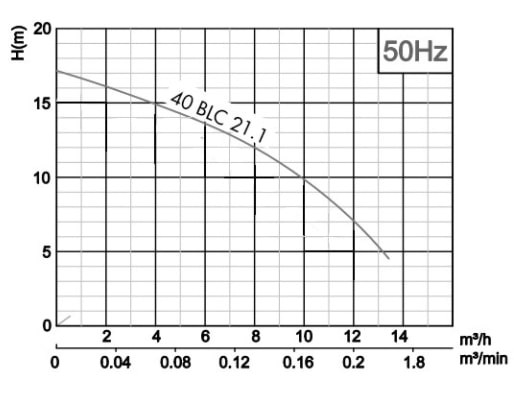

  • výtlak: 12 m
  • průtok: 250  l/min
  • napětí: 230 V



K přečerpávací jímce obdržíte tuto dokumentaci:

  • prohlášení o shodě
  • protokol vodotěsnosti
  • montážní návod
  • údržba a užívání výrobku
  • protokol o předání
  • záruční list (24 měsíců)

Termín dodání s využitím naší dopravy je u této přečerpávací jímky 7–14 dní. Při osobním odběru na naší provozovně v Třebíči je možné se domluvit na vydání výrobku za 48 hodin.
