Přečerpávací jímka dvouplášťová PJT-2

jímka do tlakové kanalizace

Přečerpávací jímka dvouplášťová PJT-2 Doprava

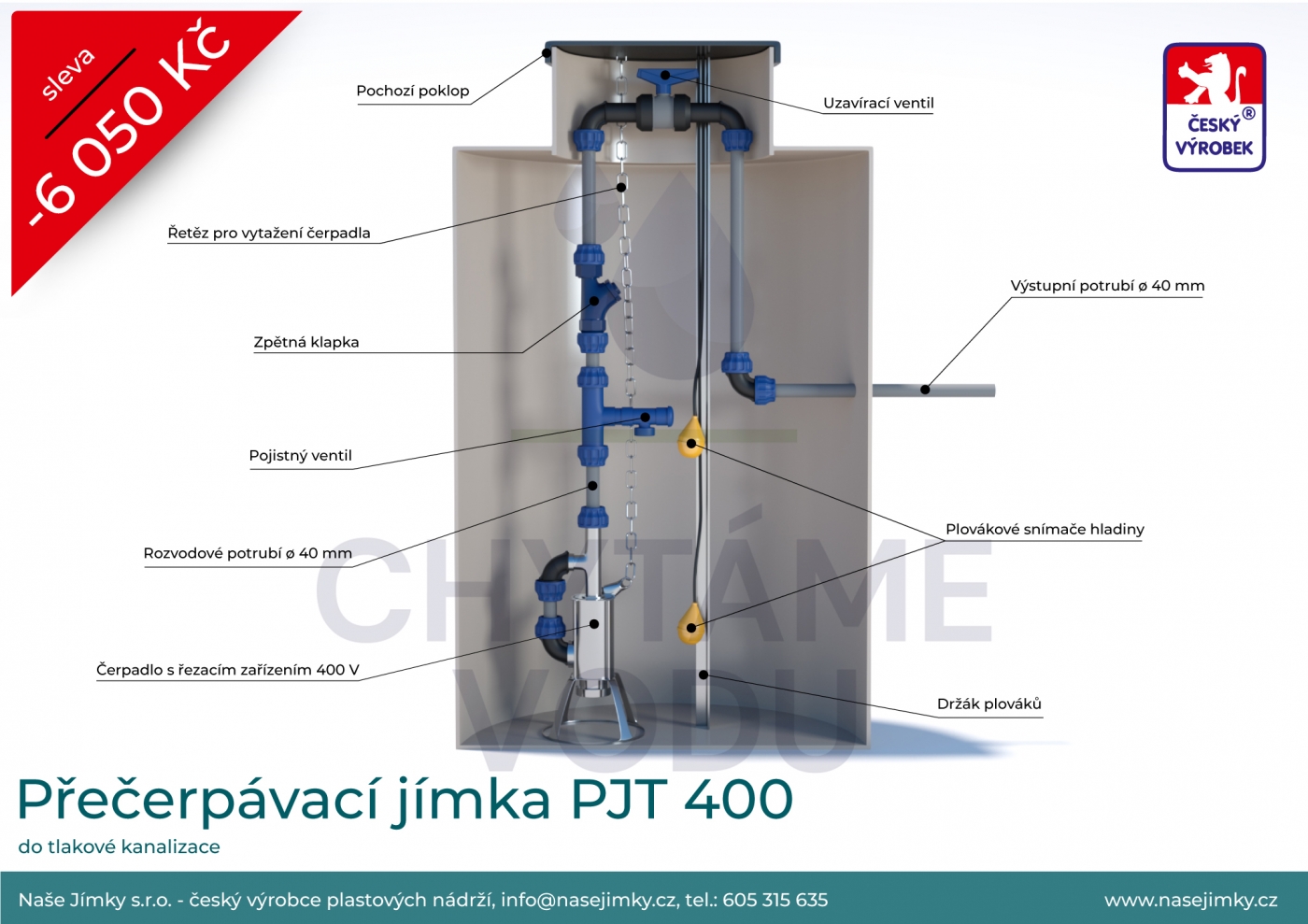

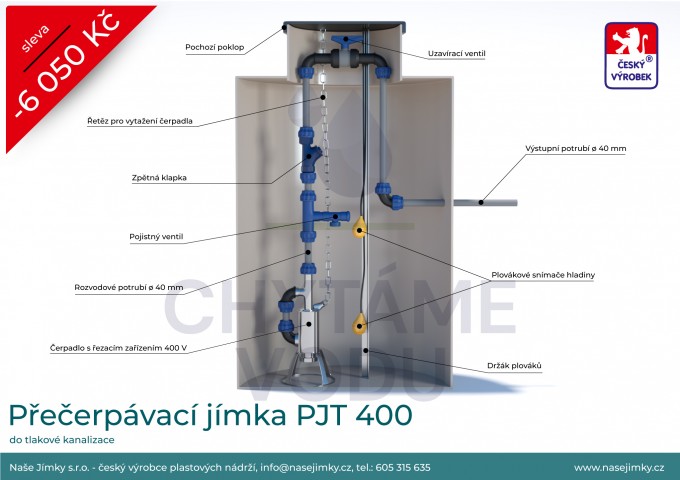

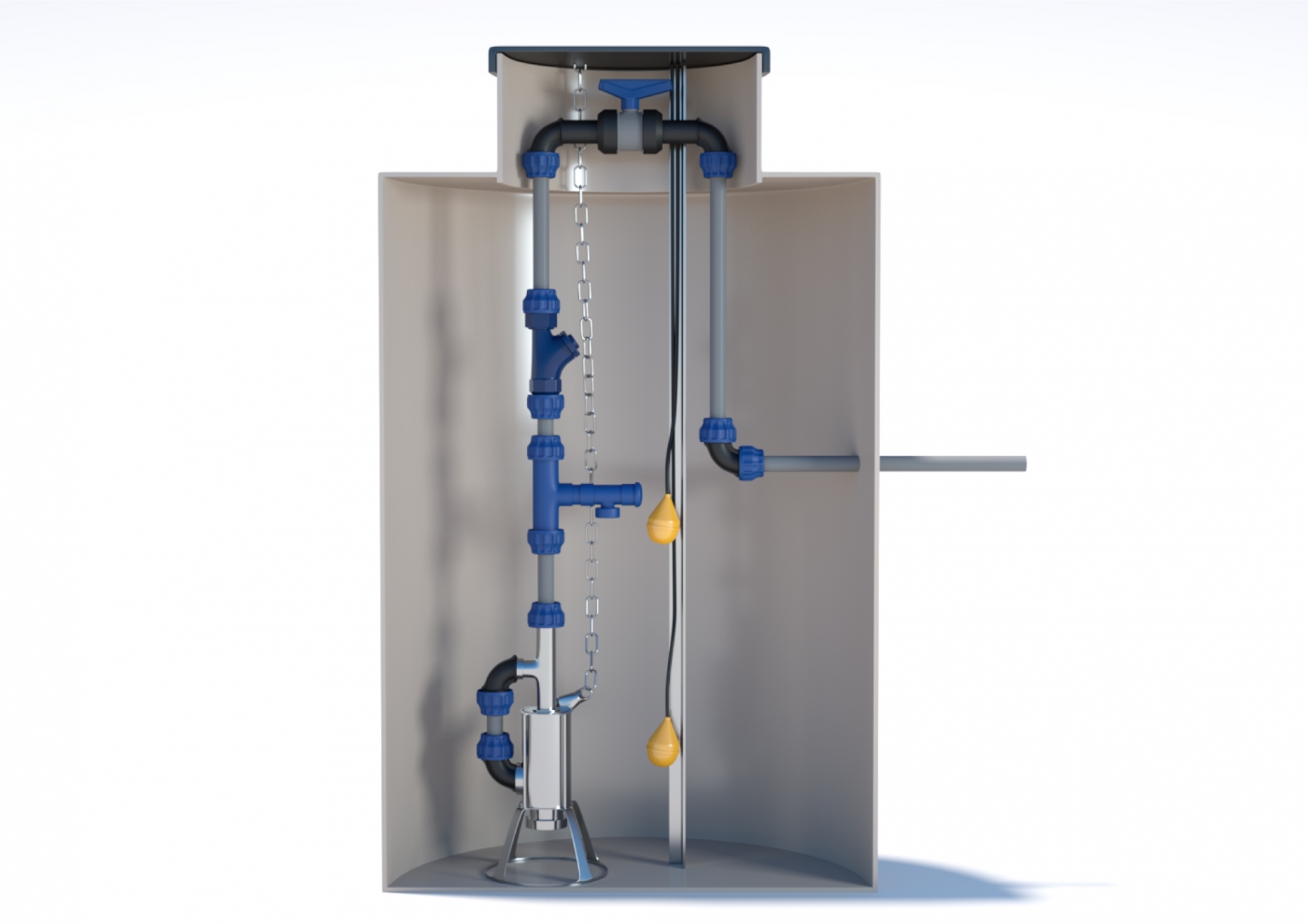

Přečerpávací dvouplášťová jímka je podzemní plastová nádrž, která je kompletně vystrojena technologií s ponorným vřetenovým kalovým čerpadlem. Je určená k přečerpání splaškových vod, kde spádově není možnost se dostat do úrovně kanalizačního potrubí, a je nutné přečerpat splaškovou vodu do spádové kanalizace. Jímka je opatřena revizním komínem s pochozím poklopem.

59.290 Kč 58.201 Kč 48.100 Kčbez DPH
21% DPH
Popis Rozměry a technické údaje Dostupnost

Usazení jímky dvouplášťové je nutné provést přesně podle montážního návodu.

Dno dvouplášťové jímky je opatřeno žebry s otvory pro armaturové dráty, které se jimi protáhnou. Do vybagrované jámy, ve které se speciálně připraví dno, se následně vylije řídký beton, do kterého se jímka se žebry usadí. Po zatvrdnutí se nádrž zevnitř podepře trámky a začne se napouštět vodou. Zároveň se rovnoměrně betonuje mezipláští a zvenčí obsypává zeminou. Uvnitř jímky je vždy o 20 cm více vody než betonu v mezipláští a zvenčí zeminy. Betonování obvodu probíhá max. do výšky 50 cm a musí se nechat vždy vytvrdnout, aby se mohlo postupovat dál. Betonují se také sloupky uvnitř jímky. Na závěr se na stopu jímky zhotoví betonová deska s armaturou.

Jímky dvouplášťové jsou určené do nestabilního podloží, jako je spodní voda, jílovitá nebo písčitá půda.

Vzhledem k tomu, že materiál, ze kterého je jímka vyrobena s klesající teplotou křehne, nedoporučujeme manipulaci při teplotách nižších než + 5° C, pokud je to nutné, tak s velkou opatrností (nádrž nesmí přijít do styku s prudkým nárazem).

  • typ jímky: PJT – 2 (do tlakové kanalizace)
  • objem 2,2 m3
  • hmotnost: 140 kg
  • vnější průměr: 1 400 mm
  • vnitřní výška: 2 000 mm
  • výška revizního komínu: 300 mm
  • průměr revizního komínu: 610 mm
  • pochozí poklop: ZDARMA
  • nátokové potrubí – 110/125/160/210 mm
  • výška ode dna k horní hraně nátoku: 1980 mm
  • výška ode dna k horní hraně výstupního potrubí: 1400 mm
  • výstupní potrubí průměr: 40 mm
  • materiál: kvalitní polypropylen 1. jakosti

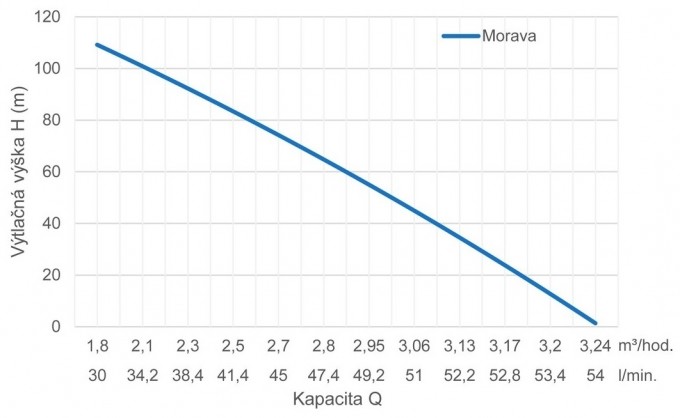

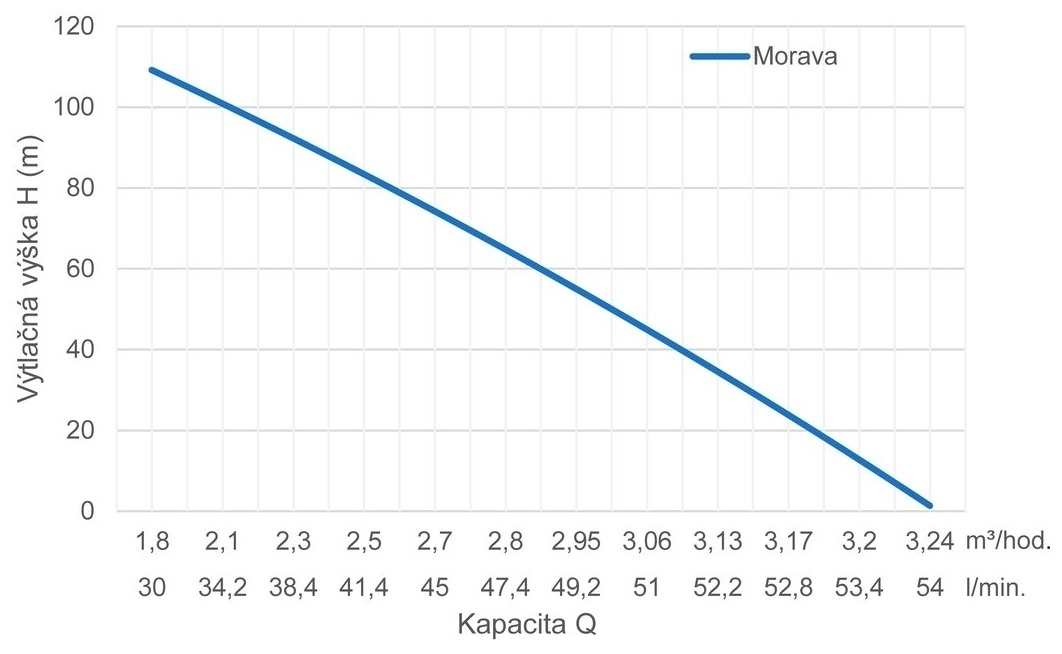

typ čerpadla: INOX MORAVA (vřetenové)

  • výtlak: 90 m
  • průtok: 55 l/min.
  • napětí: 400 V

K přečerpávací jímce obdržíte tuto dokumentaci:

  • prohlášení o shodě
  • protokol vodotěsnosti
  • montážní návod
  • údržba a užívání výrobku
  • protokol o předání
  • záruční list (24 měsíců)

Termín dodání s využitím naší dopravy je u této přečerpávací jímky 7–14 dní. Při osobním odběru na naší provozovně v Třebíči je možné se domluvit na vydání výrobku za 48 hodin.
