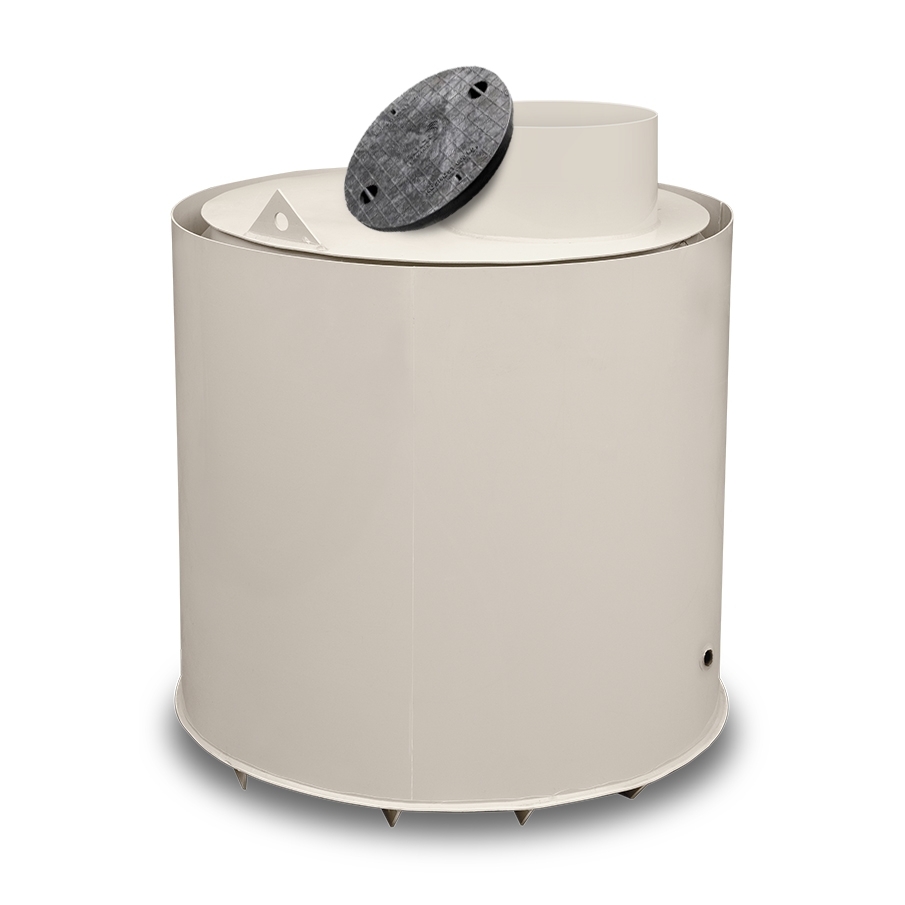

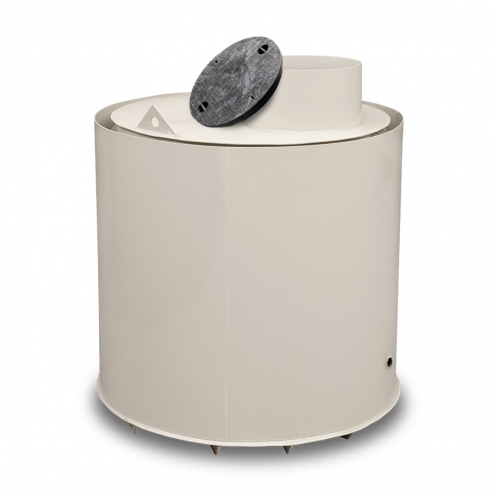

Kanalizační šachta dvouplášťová kruhová KŠ–1/210
varianta 210
Doprava
Dvouplášťová kanalizační šachta je určená pro napojení kanalizační přípojky, pro další kontrolu a údržbu kanalizačního potrubí. Součástí šachty je revizní komín s pochozím poklopem, protiskluzová stupadla, prostupy a revizní kus. Průměry prostupů do šachty připravíme na základě vašich požadavků.
Usazení kanalizační šachty dvouplášťové je nutné provést přesně podle montážního návodu.
Dno dvouplášťové šachty je opatřeno žebry s otvory pro armaturové dráty, které se jimi protáhnou. Do vybagrované jámy, ve které se speciálně připraví dno, se následně vylije řídký beton, do kterého se šachta se žebry usadí. Po zatvrdnutí se šachta zevnitř podepře trámky. Rovnoměrně se betonuje mezipláští a zvenčí obsypává zeminou. Betonování obvodu probíhá max. do výšky 50 cm a musí se nechat vždy vytvrdnout, aby se mohlo postupovat dál. Na závěr se na stopu šachty zhotoví betonová deska s armaturou.
Šachty dvouplášťové jsou určené do nestabilního podloží, jako je spodní voda, jílovitá nebo písčitá půda.
Vzhledem k tomu, že materiál, ze kterého je šachta vyrobena s klesající teplotou křehne, nedoporučujeme manipulaci při teplotách nižších než + 5 °C, pokud je to nutné, tak s velkou opatrností (nádrž nesmí přijít do styku s prudkým nárazem).
- typ šachty: KŠ-1
- hmotnost: 90 kg
- vnější průměr: 1200 mm
- vnitřní výška: 1300 mm
- výška revizního komínu: 300 mm
- průměr revizního komínu: 610 mm
- pochozí poklop: ZDARMA
- revizní mezikus se zpětnou klapkou o průměru 210 mm
- nátokové a odtokové potrubí: nátok 210 mm, odtok 200 mm
- protiskluzová stupadla – 3 ks
- materiál: kvalitní polypropylen 1. jakosti
K šachtě obdržíte tuto dokumentaci:
- certifikát typu
- protokol vodotěsnosti
- montážní návod
- údržba a užívání výrobku
- protokol o předání
- záruční list (24 měsíců)
Termín dodání s využitím naší dopravy je u této šachty 7–14 dní. Při osobním odběru na naší provozovně v Třebíči je možné se domluvit na vydání výrobku za 48 hodin.
Soubory ke stažení
montážní návod dvouplášťové kanalizační šachty
*.pdf ; 1.6 MB
