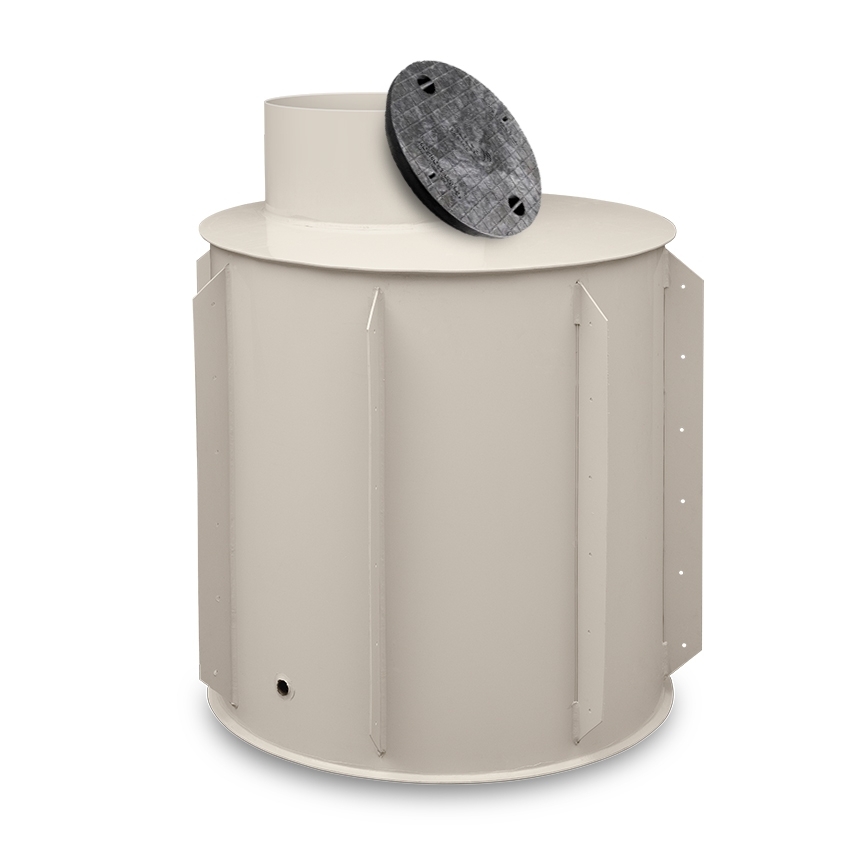

Kanalizační šachta k obetonování kruhová KŠ–2/110
varianta 110
Doprava
Kanalizační šachta k obetonování je určená pro napojení kanalizační přípojky, pro další kontrolu a údržbu kanalizačního potrubí. Součástí šachty je revizní komín s pochozím poklopem, protiskluzová stupadla, prostupy a revizní kus. Průměry prostupů do šachty připravíme na základě vašich požadavků.
Usazení šachty k obetonování je nutné provést přesně podle montážního návodu.
Šachta k obetonování se usazuje do vybagrované jámy na připravenou vyzrálou betonovou desku s armaturou. Na vnější straně kanalizační šachty jsou vyztužovací žebra s otvory pro armaturové dráty, které se jimi protáhnou po celém obvodu. Poté se šachta spustí do jámy na základovou betonovou desku. Následně se nádrž zevnitř podepře trámky a zároveň rovnoměrně betonuje po obvodu. Betonování obvodu probíhá max. do výšky 50 cm a musí se nechat vždy vytvrdnout, aby se mohlo postupovat dál. Na závěr se na stopu šachty zhotoví betonová deska s armaturou.
Kanalizační šachty k obetonování jsou určené převážně do skalnatého a kamenitého podloží, nesmí se v místě usazení vyskytovat spodní voda, jílovitá nebo písčitá půda.
Vzhledem k tomu, že materiál, ze kterého je šachta vyrobena s klesající teplotou křehne, nedoporučujeme manipulaci při teplotách nižších než + 5° C, pokud je to nutné, tak s velkou opatrností (nádrž nesmí přijít do styku s prudkým nárazem).
- typ šachty: KŠ-2
- hmotnost: 70 kg
- vnější průměr: 1200 mm
- vnitřní výška: 1500 mm
- výška revizního komínu: 300 mm
- průměr revizního komínu: 610 mm
- pochozí poklop: ZDARMA
- revizní mezikus se zpětnou klapkou o průměru 110 mm
- nátokové a odtokové potrubí: nátok 110 mm, odtok 100 mm
- protiskluzová stupadla – 4 ks
- materiál: kvalitní polypropylen 1. jakosti
K šachtě obdržíte tuto dokumentaci:
- certifikát typu
- protokol vodotěsnosti
- montážní návod
- údržba a užívání výrobku
- protokol o předání
- záruční list (24 měsíců)
Termín dodání s využitím naší dopravy je u této šachty 7–14 dní. Při osobním odběru na naší provozovně v Třebíči je možné se domluvit na vydání výrobku za 48 hodin.
Soubory ke stažení
montážní návod kanalizační šachty k obetonování
*.pdf ; 1.7 MB
