Přečerpávací jímka k obetonování PJS-1
jímka do spádové kanalizace
Doprava

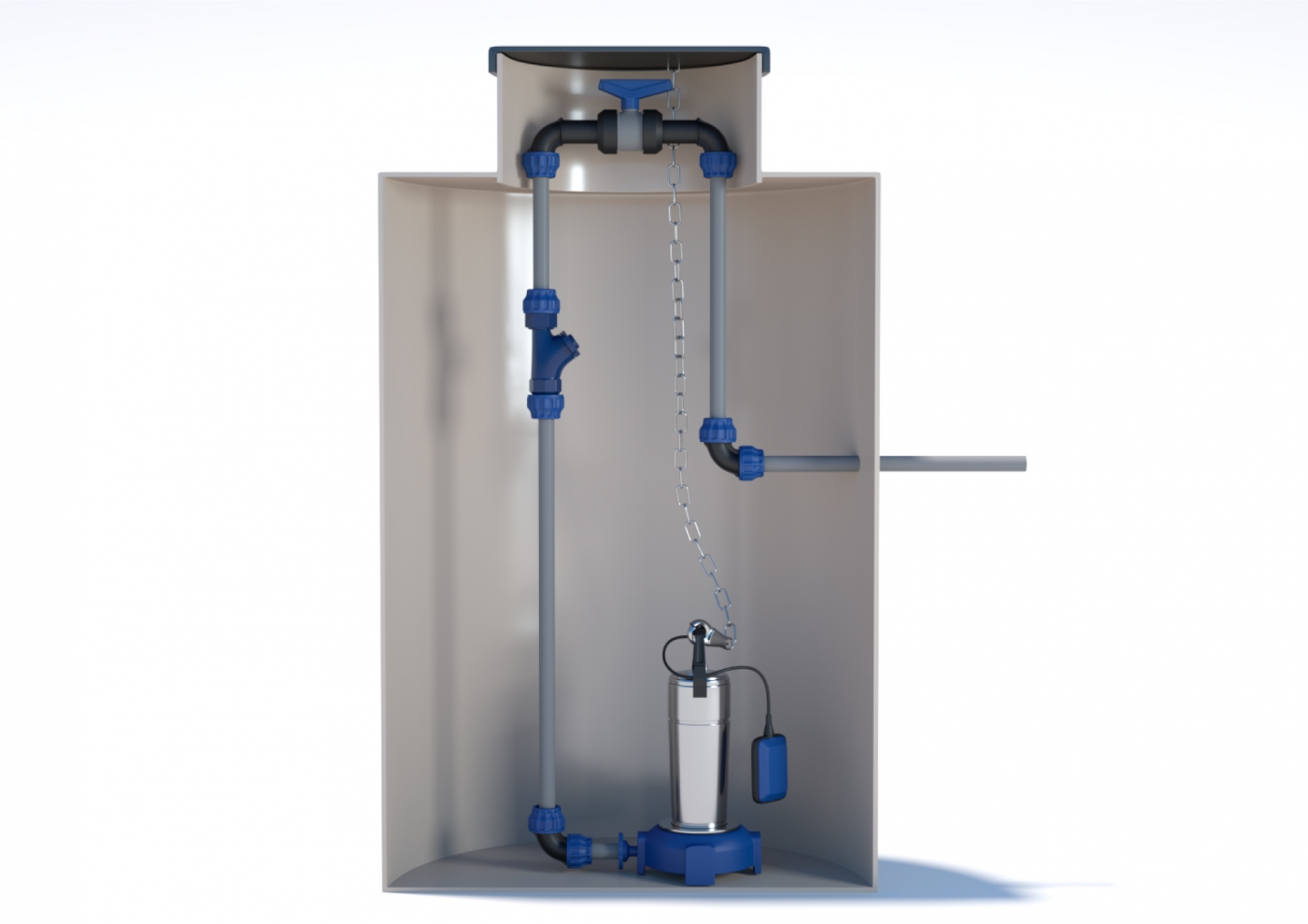

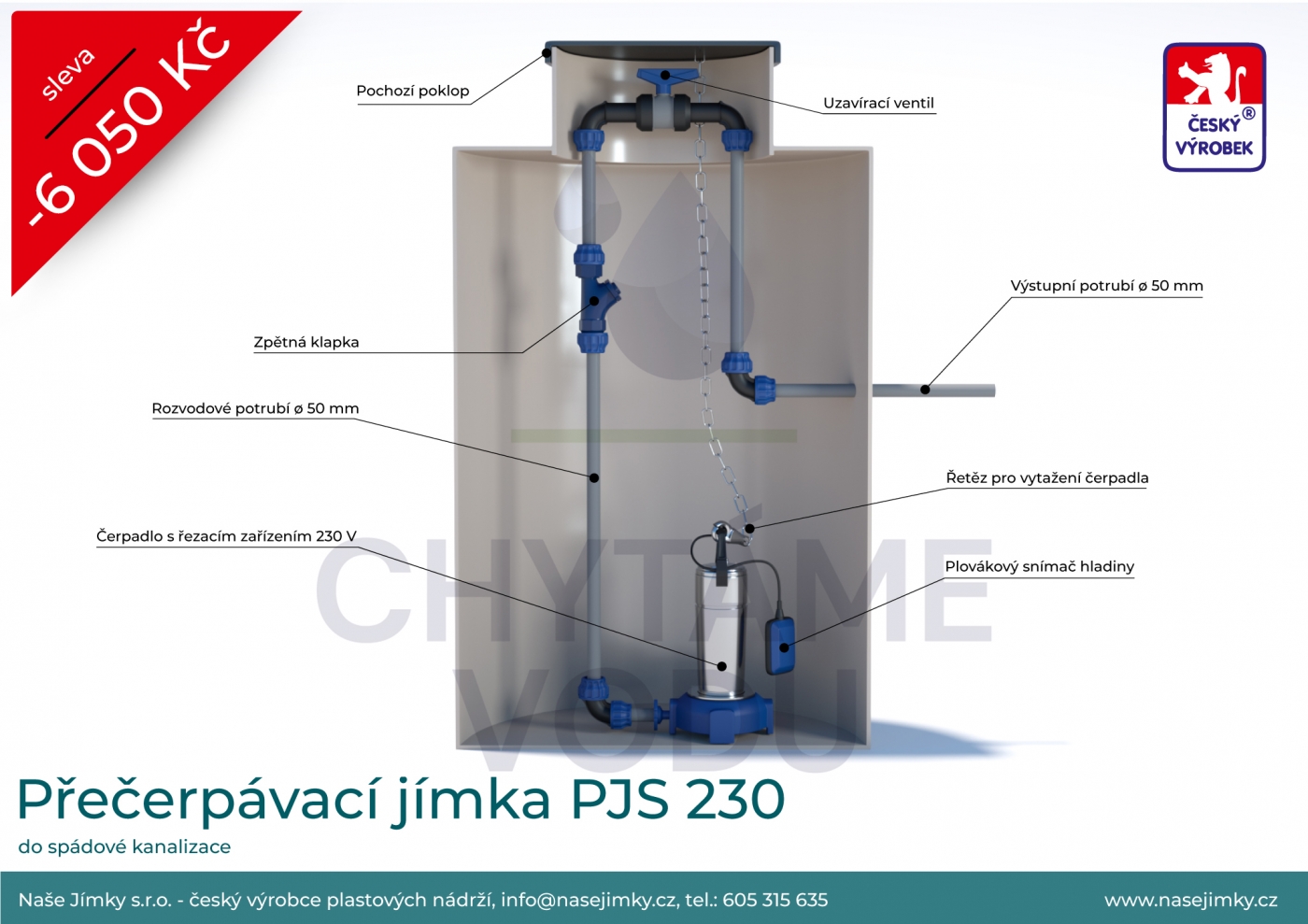

Přečerpávací jímka k obetonování je podzemní plastová nádrž, která je kompletně vystrojena technologií s ponorným odstředivým kalovým čerpadlem. Je určená k přečerpání splaškových vod, kde spádově není možnost se dostat do úrovně kanalizačního potrubí, a je nutné přečerpat splaškovou vodu do spádové kanalizace. Jímka je opatřena revizním komínem s pochozím poklopem.
Usazení přečerpávací jímky k obetonování je nutné provést přesně podle montážního návodu.
Jímka k obetonování se usazuje do vybagrované jámy na připravenou vyzrálou betonovou desku s armaturou.
Na vnější straně přečerpávací jímky jsou vyztužovací žebra s otvory pro armaturové dráty, které se jimi protáhnou po celém obvodu. Poté se nádrž spustí do jámy na základovou betonovou desku. Následně se jímka zevnitř podepře trámky, začne se napouštět vodou a zároveň rovnoměrně betonuje po obvodu. Uvnitř jímky je vždy o 20 cm více vody než zvenčí po obvodu betonu. Betonování obvodu probíhá max. do výšky 50 cm a musí se nechat vždy vytvrdnout, aby se mohlo postupovat dál. Betonují se také sloupky uvnitř nádrže. Na závěr se na stopu jímky zhotoví betonová deska s armaturou.
Jímky k obetonování jsou určené převážně do skalnatého a kamenitého podloží, nesmí se v místě usazení vyskytovat spodní voda, jílovitá nebo písčitá půda.
Vzhledem k tomu, že materiál, ze kterého je jímka vyrobena s klesající teplotou křehne, nedoporučujeme manipulaci při teplotách nižších než + 5° C, pokud je to nutné, tak s velkou opatrností (nádrž nesmí přijít do styku s prudkým nárazem).
- typ jímky: PJS – 1 (do spádové kanalizace)
- objem 2 m3
- hmotnost: 90 kg
- vnější průměr: 1 400 mm
- vnitřní výška: 1 800 mm
- výška revizního komínu: 300 mm
- průměr revizního komínu: 610 mm
- pochozí poklop: ZDARMA
- nátokové potrubí – 110/125/160/210 mm
- výška ode dna k horní hraně nátoku: 1780 mm
- výška ode dna k horní hraně výstupního potrubí: 1200 mm
- výstupní potrubí průměr: 50 mm
- materiál: kvalitní polypropylen 1. jakosti

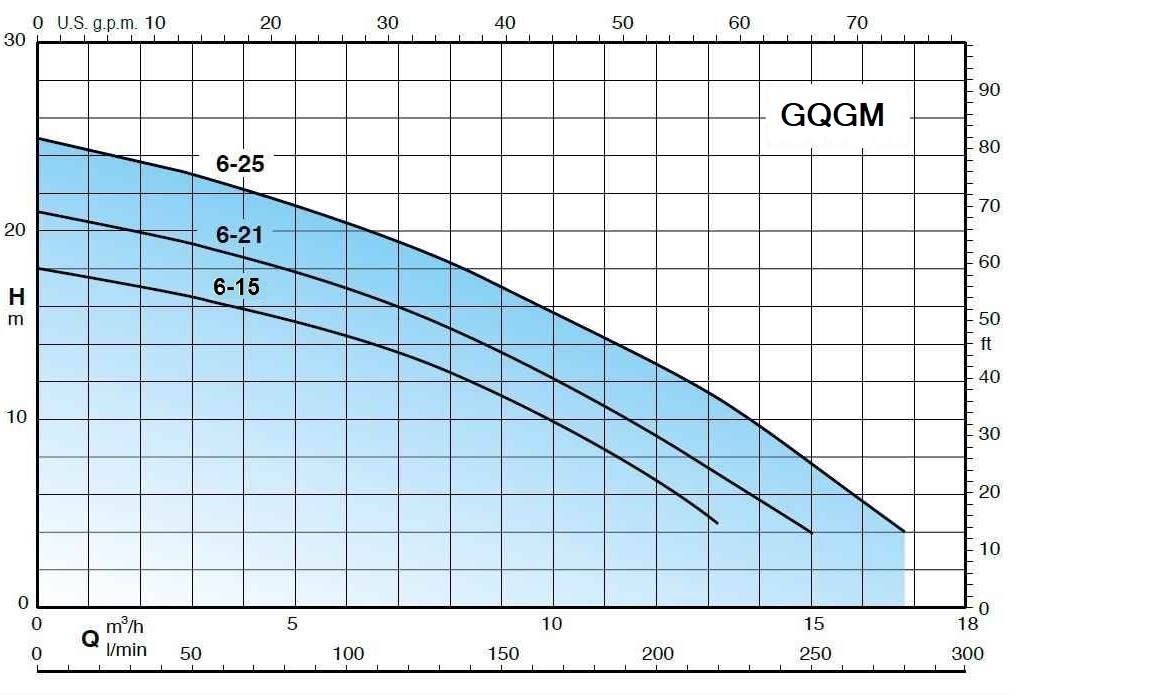

typ čerpadla: CALPEDA GQGM (odstředivé)
- výtlak: 18 m
- průtok: 220 l/min.
- napětí: 230 V
K přečerpávací jímce obdržíte tuto dokumentaci:
- prohlášení o shodě
- protokol vodotěsnosti
- montážní návod
- údržba a užívání výrobku
- protokol o předání
- záruční list (24 měsíců)
Termín dodání s využitím naší dopravy je u této přečerpávací jímky 7–14 dní. Při osobním odběru na naší provozovně v Třebíči je možné se domluvit na vydání výrobku za 48 hodin.
Fotogalerie
Soubory ke stažení
montážní návod přečerpávací jímky k obetonování
*.pdf ; 1.1 MB
