Přečerpávací jímka samonosná PJS-2
jímka do spádové kanalizace
Doprava

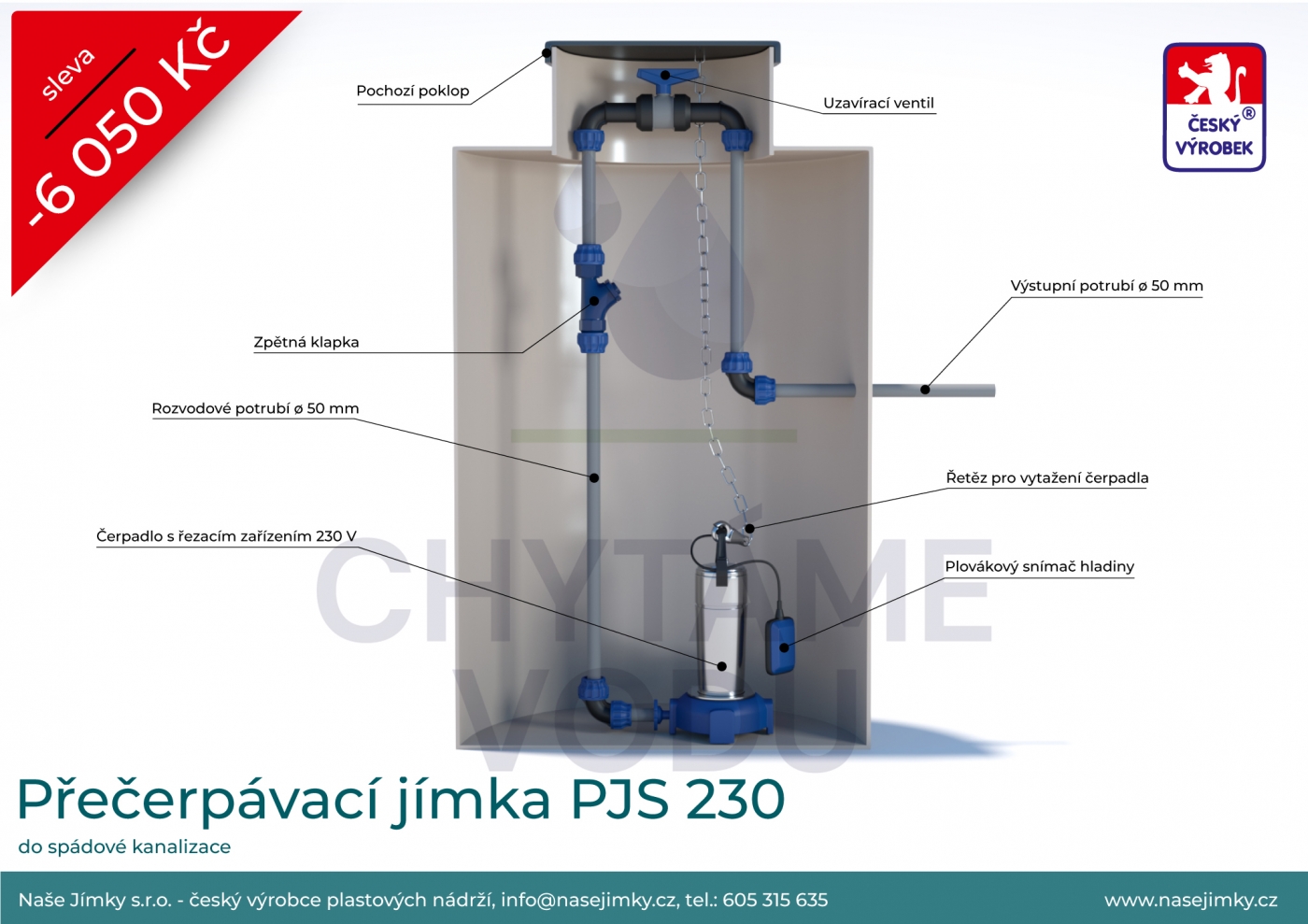

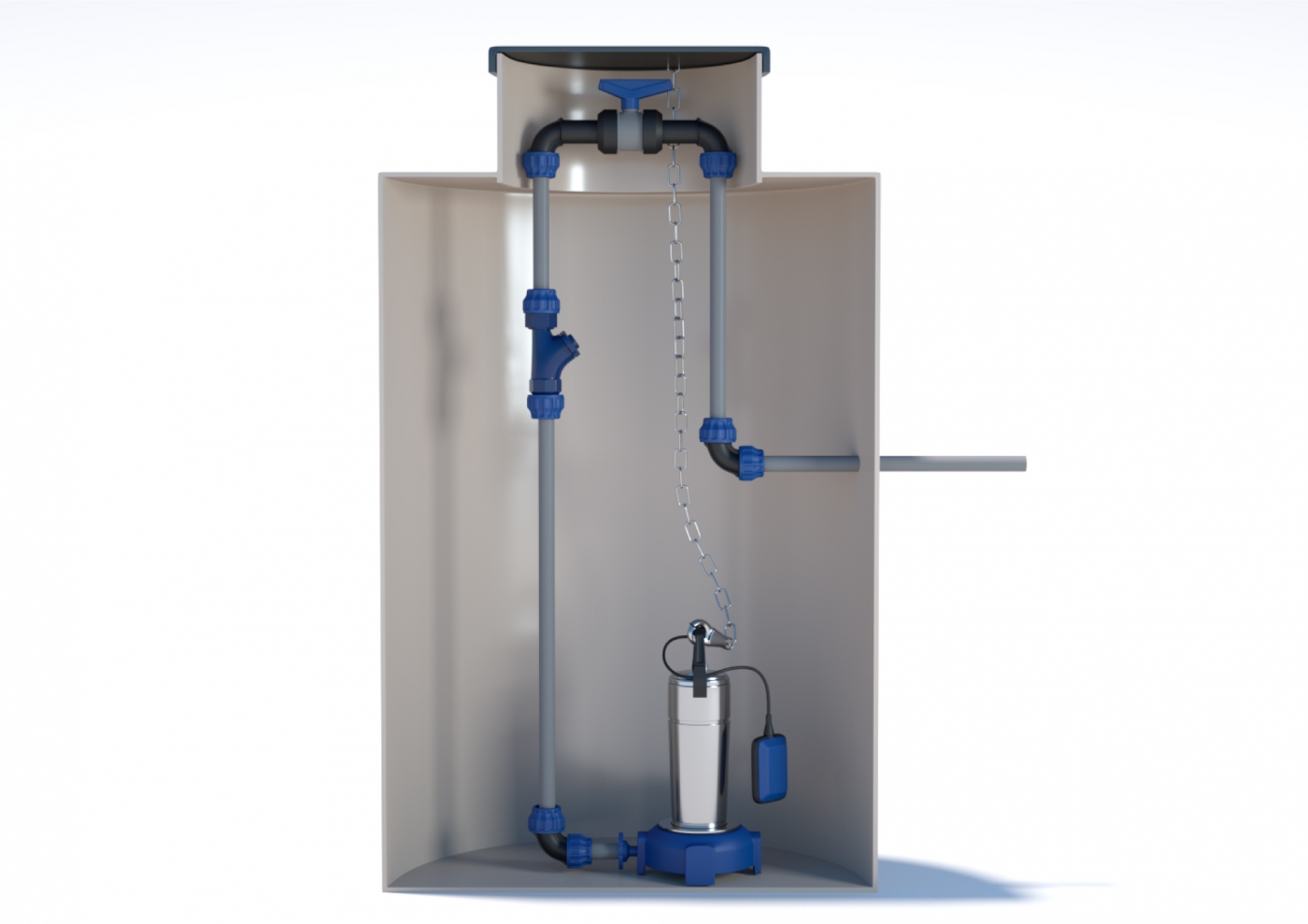

Přečerpávací samonosná jímka je podzemní plastová nádrž, která je kompletně vystrojena technologií s ponorným odstředivým kalovým čerpadlem. Je určená k přečerpání splaškových vod, kde spádově není možnost se dostat do úrovně kanalizačního potrubí, a je nutné přečerpat splaškovou vodu do spádové kanalizace. Jímka je opatřena revizním komínem s pochozím poklopem.
Usazení samonosné přečerpávací jímky je nutné provést přesně podle montážního návodu.
Přečerpávací samonosná jímka se usazuje do vybagrované jámy na připravenou vyzrálou betonovou desku s armaturou. Nádrž se napouští vodou a zároveň rovnoměrně se obsypává zeminou zbavenou ostrých částí. Uvnitř nádrže je vždy o 20 cm více vody než zvenčí po obvodu zeminy. Obsypání samonosné jímky lze provést v jeden den.
Maximální zásyp samonosných jímek je 30 cm. Do 60 cm si můžete pomoci 30 cm extrudovaným polystyrenem a na něj zasypat 30 cm zeminy. Nad výšku zásypu 60 cm je nutné přebetonovat strop jímky i přes její okraje, a to až po sednutí zeminy po obvodu. Poté lze zasypat vyšší vrstvou zeminy.
Samonosné jímky jsou určené do stabilního podloží a nesmí se v místě usazení vyskytovat spodní voda, jílovitá nebo písčitá půda.
Vzhledem k tomu, že materiál, ze kterého je jímka vyrobena s klesající teplotou křehne, nedoporučujeme manipulaci při teplotách nižších než + 5° C, pokud je to nutné, tak s velkou opatrností (nádrž nesmí přijít do styku s prudkým nárazem).
- typ jímky: PJS – 2 (do spádové kanalizace)
- objem 2,2 m3
- hmotnost: 100 kg
- vnější průměr: 1 400 mm
- vnitřní výška: 2 000 mm
- výška revizního komínu: 300 mm
- průměr revizního komínu: 610 mm
- pochozí poklop: ZDARMA
- nátokové potrubí – 110/125/160/210 mm
- výška ode dna k horní hraně nátoku: 1980 mm
- výška ode dna k horní hraně výstupního potrubí: 1400 mm
- výstupní potrubí průměr: 50 mm
- materiál: kvalitní polypropylen 1. jakosti

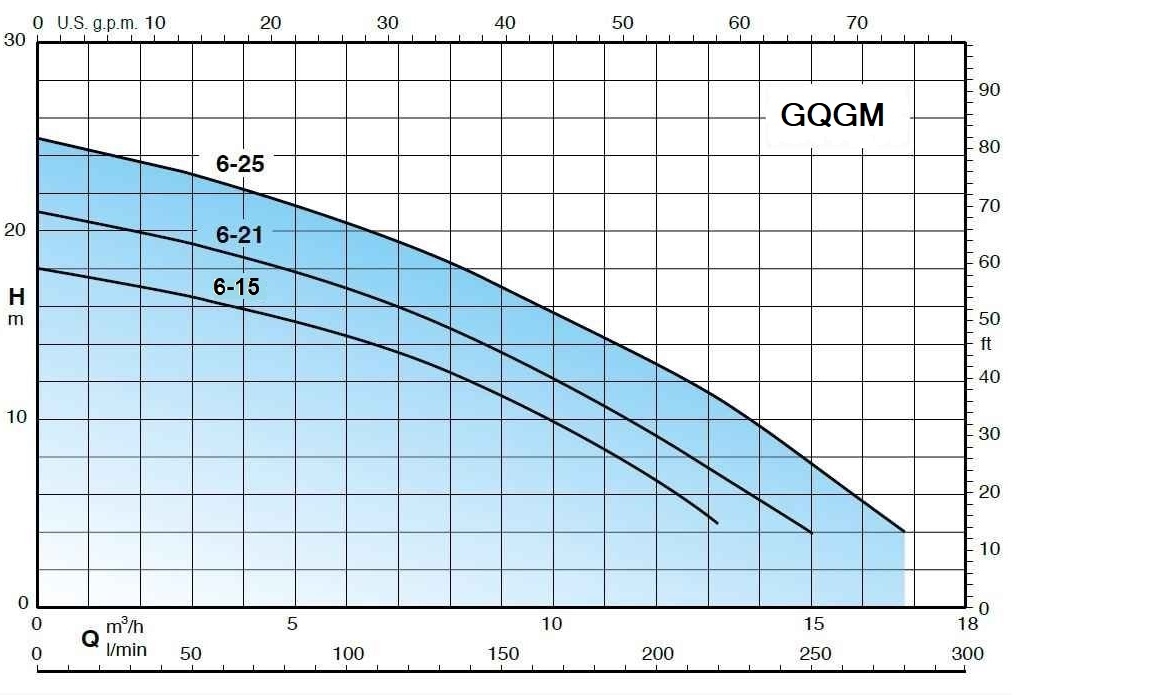

typ čerpadla: CALPEDA GQGM - (odstředivé)
- výtlak: 18 m
- průtok: 220 l/min.
- napětí: 230 V
K přečerpávací jímce obdržíte tuto dokumentaci:
- prohlášení o shodě
- protokol vodotěsnosti
- montážní návod
- údržba a užívání výrobku
- protokol o předání
- záruční list (24 měsíců)
Termín dodání s využitím naší dopravy je u této přečerpávací jímky 7–14 dní. Při osobním odběru na naší provozovně v Třebíči je možné se domluvit na vydání výrobku za 48 hodin.
Fotogalerie
Soubory ke stažení
montážní návod přečerpávací jímky samonosné
*.pdf ; 1.1 MB
