Výhodný set 3v1 LDW, nádrž dvouplášťová kruhová 2 m³
zálivka + WC + závlaha
AkceDoprava
Pořízením dvouplášťové nádrže v tomto výhodném setu si ušetříte spoustu času a starostí. Nádrž je vybavena čerpadlem umístěném v držáku včetně vystrojení a je připravené pro snadné napojení na rozvod potrubí dle vašich požadavků. Čerpadlo v této sestavě je plnoautomatické (s inteligentní řídící jednotkou), udržuje stálý tlak v rozvodovém potrubí a má ochranu proti chodu na sucho. V nádrži je zabudovaný filtr dešťové vody, ke kterému je snadný přístup druhým revizním komínem s krycím poklopem (za příplatek může být i poklop pochozí). Filtr zabrání vniknutí nečistot do nádrže a tím voda v nádrži zůstane dlouho čistá a nebude se rychle kazit. Navíc tím chráníte čerpadlo proti poškození a prodloužíte jeho životnost.
Tento set 3v1 LDW je určený pro zálivku zahrady, na splachování WC v domě a závlahový systém.
Dostatečnost výkonu čerpadla řešíme se zákazníkem individuálně.
Pořízením tohoto setu navíc ušetříte min. 50 % pitné vody a tím zároveň budete šetřit nejen vaše finance, ale také zdroje pitné vody a životní prostředí.
Usazení nádrže dvouplášťové je nutné provést přesně podle montážního návodu.
Dno dvouplášťové nádrže je opatřeno žebry s otvory pro armaturové dráty, které se jimi protáhnou. Do vybagrované jámy, ve které se speciálně připraví dno, se následně vylije řídký beton, do kterého se nádrž se žebry usadí. Po zatvrdnutí se nádrž zevnitř podepře trámky a začne se napouštět vodou. Zároveň se rovnoměrně betonuje mezipláští a zvenčí obsypává zeminou. Uvnitř nádrže je vždy o 20 cm více vody než betonu v mezipláští a zvenčí zeminy. Betonování obvodu probíhá max. do výšky 50 cm a musí se nechat vždy vytvrdnout, aby se mohlo postupovat dál. Betonují se také sloupky uvnitř nádrže. Na závěr se na stopu nádrže zhotoví betonová deska s armaturou.
Nádrže dvouplášťové jsou určené do nestabilního podloží, jako je spodní voda, jílovitá nebo písčitá půda.
Vzhledem k tomu, že materiál, ze kterého je nádrž vyrobena s klesající teplotou křehne, nedoporučujeme manipulaci při teplotách nižších než + 5° C, pokud je to nutné, tak s velkou opatrností (nádrž nesmí přijít do styku s prudkým nárazem).

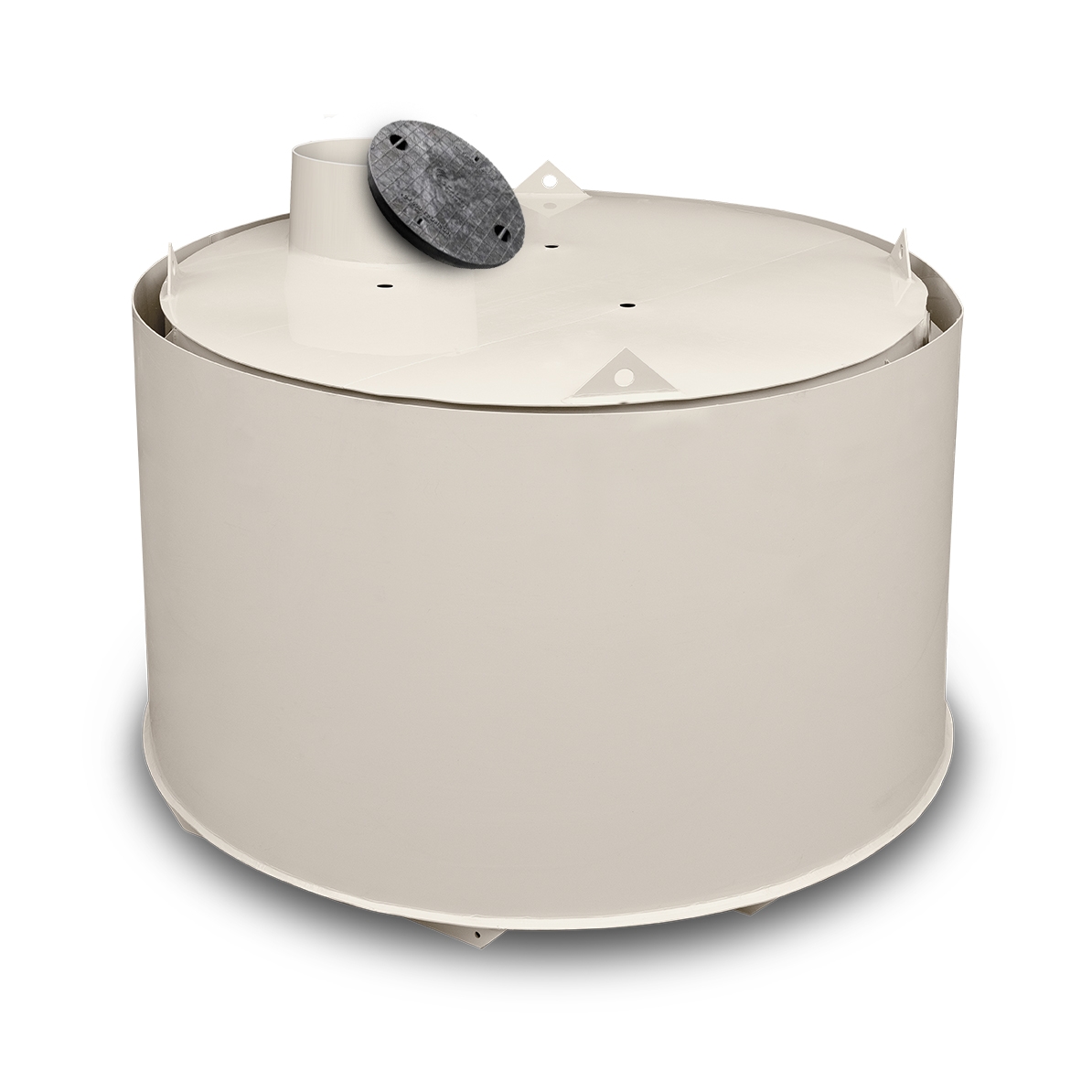

NÁDRŽ NA DEŠŤOVOU VODU DVOUPLÁŠŤOVÁ KRUHOVÁ
- celkový objem: 2 m³
- hmotnost: 120 kg
- vnější průměr: 1550 mm
- vnitřní výška: 1500 mm
- výška revizního komínu: 300 mm
- průměr revizního komínu: 610 mm
- pochozí poklop: ZDARMA
- tichý nátok
- průměr tichého nátoku: 110/125/160 mm
- průměr odtoku: 100/120/150/200 mm
- výškové umístění: horní hrana nátoku 20 mm pod stropem nádrže,
- spodní hrana odtoku je o 5 cm níž než spodní hrana nátoku
- průchodka DN 32 umístěna na stropu nádrže poblíž revizního komínu, do které je napojena hadice od čerpadla
- součástí nádrže je držák na čerpadlo
- materiál: kvalitní polypropylen 1. jakosti
K nádrži obdržíte tuto dokumentaci:
- prohlášení o shodě
- protokol vodotěsnosti
- montážní návod
- údržba a užívání výrobku
- protokol o předání
- záruční list (24 měsíců)

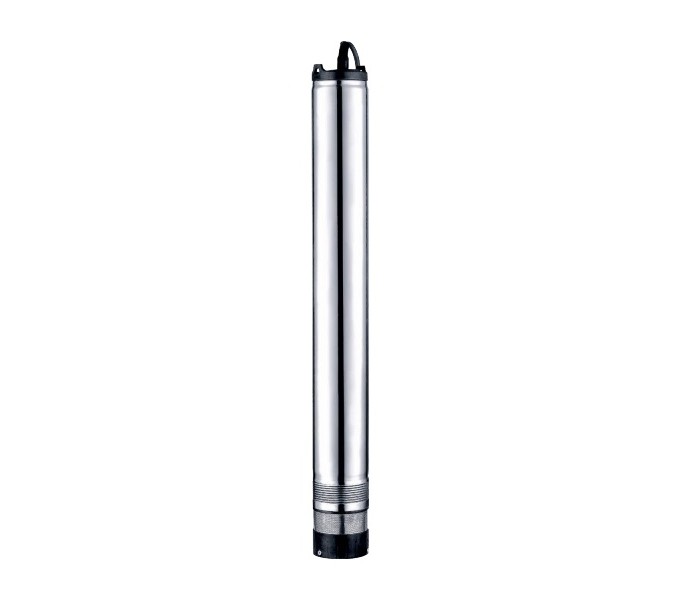

Leo LDW-6-55-1100E 4" – automatické ponorné čerpadlo
- výkonný vícestupňový automat k čerpání čisté vody bez abrazivních částic ze studní a nádrží. Pro zavlažovací systémy, přečerpávání a retenční nádrže.
- Zabudované inteligentní řídící zařízení
- Automatický provoz
- Tělo čerpadla vyrobeno z vysoce kvalitní nerezové oceli

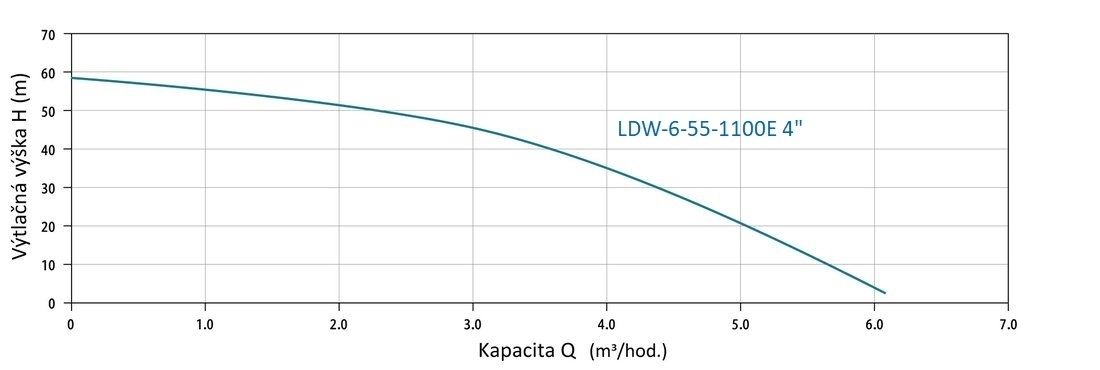

- Max. průtok Qmax: 6,0 m3/ hod (100 l/min)
- Max. výtlačná výška Hmax: 59 m
- Výkon: 1 100 W
- Maximální teplota čerpané kapaliny: 35 °C
- Maximální ponor čerpadla: 19 m
- Zapínací tlak: 3 bar
- Délka kabelu: 22 m
- Hmotnost čerpadla: 9,81 kg
- Vícestupňové čerpadlo s integrovaným zpětným ventilem
- Vysoce kvalitní mechanická ucpávka zajišťující dlouhou životnost
- vestavěná tepelná ochrana
- třída izolace: F
- stupeň krytí: IPX8
- napětí: 230 V
Příslušenství k čerpadlu obsahuje:
- držák na čerpadlo
- dočasné uchycení čerpadla na převoz
- PE hadice 32 x 3.0
- spojka s vnějším závitem 32 x 1" k čerpadlu
- spojka s vnějším závitem (příprava pro rozvod vody)
- spojka s vnitřním závitem
- úchyt pro uchycení lana k čerpadlu
- nátokové potrubí vedeno ke dnu nádrže
- 2 ks koleno KG 90°
- klíč na povolení šroubení

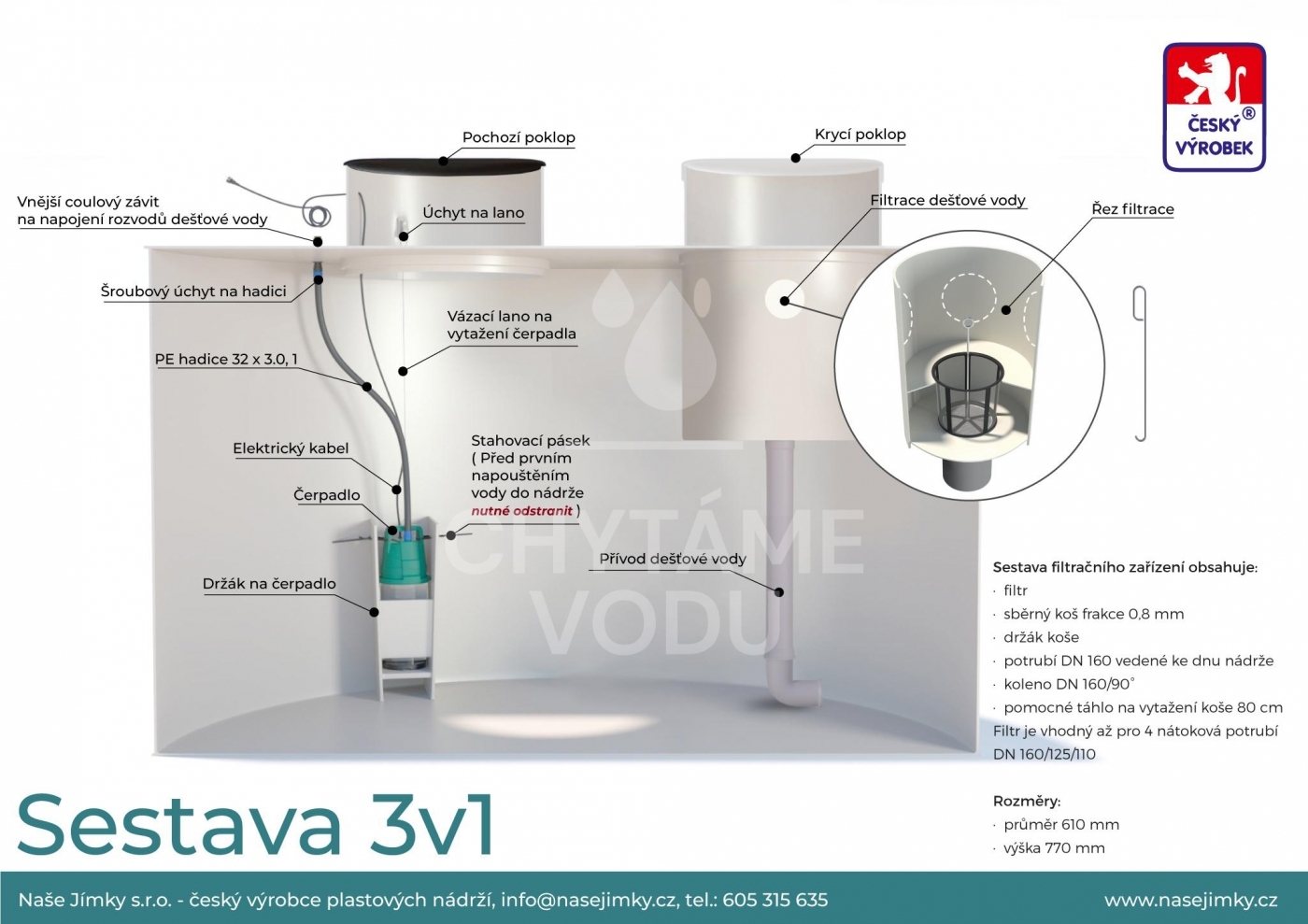

Sestava filtračního zařízení uvnitř nádrže
Sběrný filtr na vodu je vhodný
k čištění dešťové vody od mechanických nečistot, jako jsou např. listí, hrubý písek, jehličí, mech apod., ty se ve sběrném filtru zachytávají.
Výhodou filtru je jeho snadné čištění.
Vhodný pro dotaci dešťovka. Účinnost 100 %.
Sestava filtračního zařízení obsahuje:
- filtr
- sběrný koš frakce 0,8 mm
- držák koše
- potrubí DN 160 vedené ke dnu nádrže
- koleno DN 160/90°
- pomocné táhlo na vytažení koše 80 cm
Filtr je vhodný až pro 4 nátoková potrubí
DN 160/125/110
Rozměry:
- průměr 610 mm
- výška 770 mm

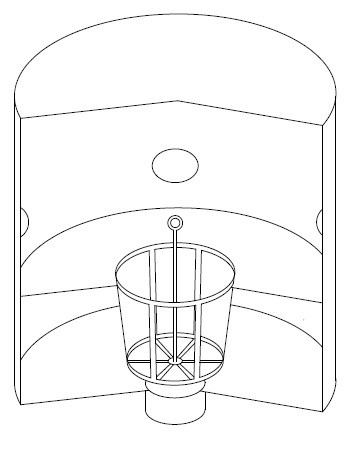

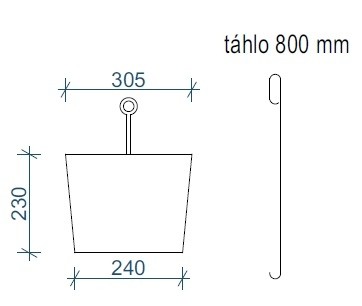

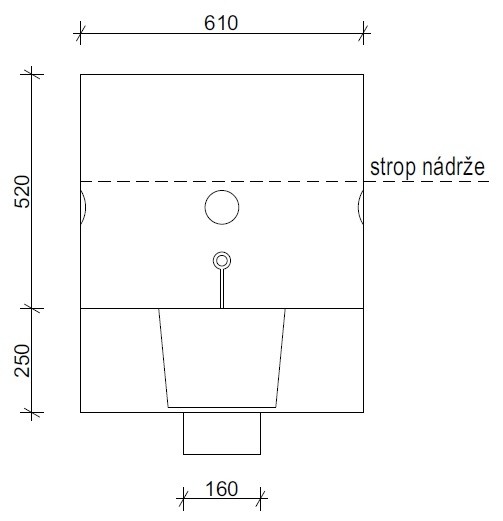

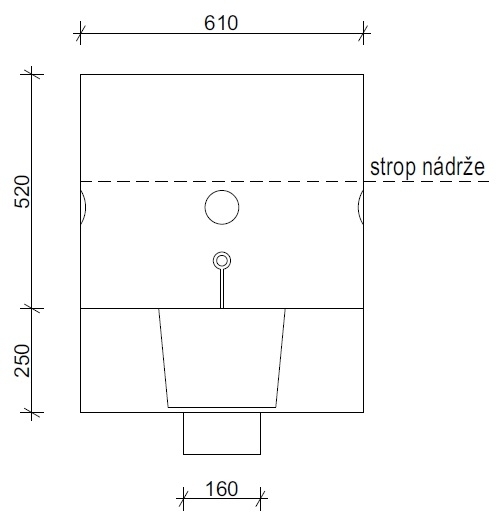

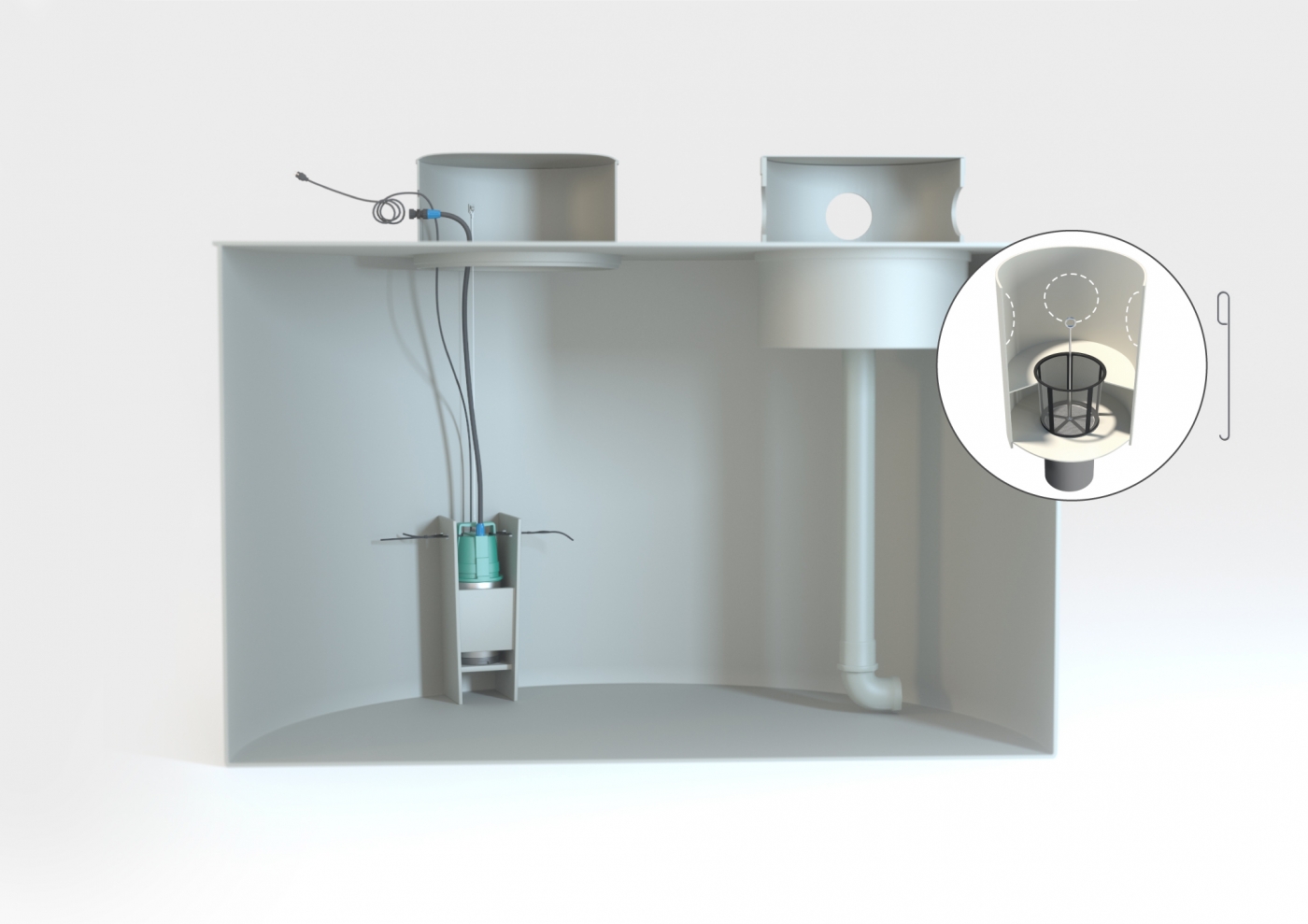

| Filtrační koš - detail | Filtrační zařízení - řez |
 |
 |
Termín dodání s využitím naší dopravy je u této jímky 7–14 dní. Při osobním odběru na naší provozovně v Třebíči je možné se domluvit na vydání výrobku za 48 hodin.
Fotogalerie
Soubory ke stažení
montážní návod nádrž dvouplášťová s čerpadlem
*.pdf ; 2.3 MB
