Výhodný set 3v1 LKS, nádrž samonosná hranatá 9 m³
zálivka + WC
AkceDoprava

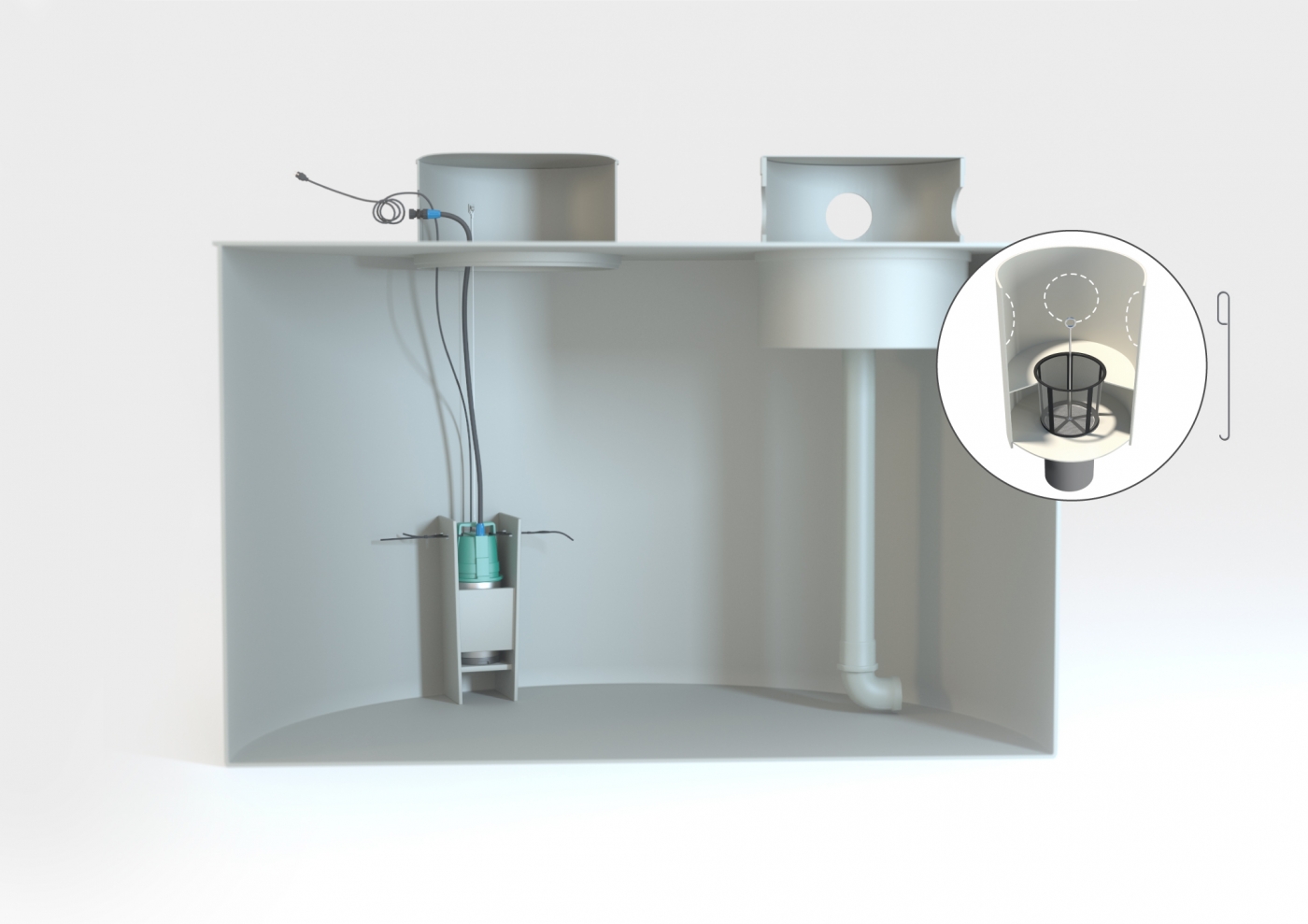

Pořízením samonosné nádrže v tomto výhodném setu si ušetříte spoustu času a starostí. Nádrž je vybavena čerpadlem umístěném v držáku včetně vystrojení a je připravené pro snadné napojení na rozvod potrubí dle vašich požadavků. Čerpadlo v této sestavě je plnoautomatické (s inteligentní řídící jednotkou), udržuje stálý tlak v rozvodovém potrubí a má ochranu proti chodu na sucho. V nádrži je zabudovaný filtr dešťové vody, ke kterému je snadný přístup druhým revizním komínem s krycím poklopem (za příplatek může být i poklop pochozí). Filtr zabrání vniknutí nečistot do nádrže a tím voda v nádrži zůstane dlouho čistá a nebude se rychle kazit. Navíc tím chráníte čerpadlo proti poškození a prodloužíte jeho životnost.
Tento set 3v1 LKS je určený na běžné využití pro zálivku zahrady, a i na splachování WC v domě.
Dostatečnost výkonu čerpadla řešíme se zákazníkem individuálně.
Pořízením tohoto setu navíc ušetříte min. 50 % pitné vody a tím zároveň budete šetřit nejen vaše finance, ale také zdroje pitné vody a životní prostředí.
Usazení samonosné nádrže je nutné provést přesně podle montážního návodu.
Samonosná nádrž se usazuje do vybagrované jámy na připravenou vyzrálou betonovou desku s armaturou. Nádrž se napouští vodou a zároveň rovnoměrně se obsypává zeminou zbavenou ostrých částí. Uvnitř nádrže je vždy o 20 cm více vody než zvenčí po obvodu zeminy. Obsypání samonosné nádrže lze provést v jeden den.
Maximální zásyp samonosných nádrží je 30 cm. Do 60 cm si můžete pomoci 30 cm extrudovaným polystyrenem a na něj zasypat 30 cm zeminy. Nad výšku zásypu 60 cm je nutné přebetonovat strop nádrže i přes její okraje, a to až po sednutí zeminy po obvodu. Poté lze zasypat vyšší vrstvou zeminy.
Samonosné nádrže jsou určené do stabilního podloží a nesmí se v místě usazení vyskytovat spodní voda, jílovitá nebo písčitá půda.
Vzhledem k tomu, že materiál, ze kterého je nádrž vyrobena s klesající teplotou křehne, nedoporučujeme manipulaci při teplotách nižších než + 5 °C, pokud je to nutné, tak s velkou opatrností (nádrž nesmí přijít do styku s prudkým nárazem).

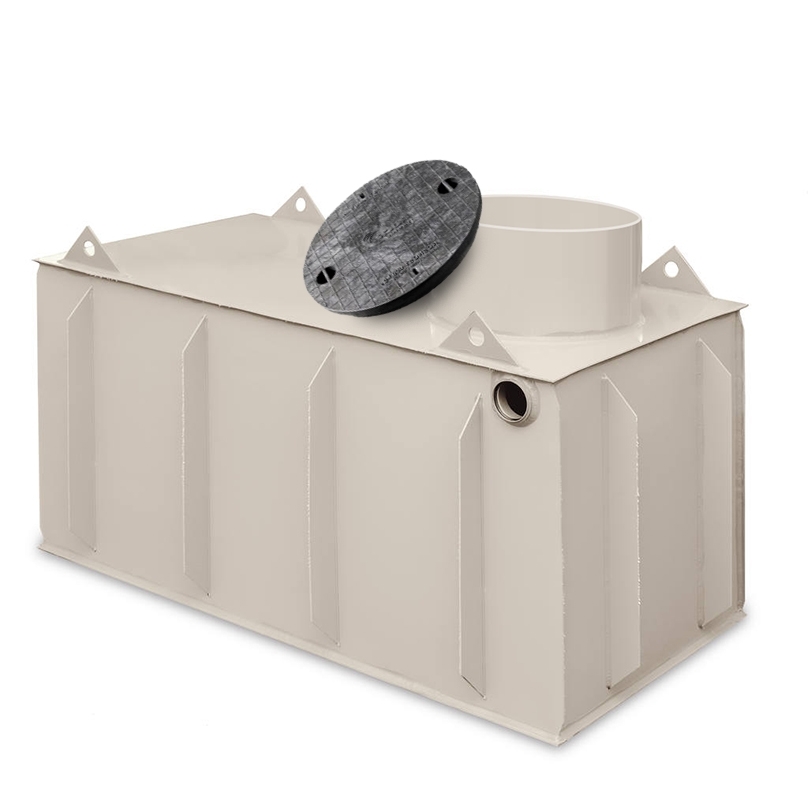

NÁDRŽ NA DEŠŤOVOU VODU SAMONOSNÁ HRANATÁ
- celkový objem: 9 m³
- hmotnost: 260 kg
- vnější délka: 2700 mm
- vnější šířka: 2700 mm
- vnitřní výška: 1500 mm
- výška revizního komínu: 300 mm
- průměr revizního komínu: 610 mm
- pochozí poklop: ZDARMA
- průměr nátoku: 110/125/160 mm
- průměr odtoku: 100/120/150/200 mm
- výškové umístění: horní hrana nátoku 20 mm pod stropem nádrže,
- spodní hrana odtoku je o 5 cm níž než spodní hrana nátoku
- průchodka na hadici k čerpadlu DN 32 standardně umístěna na stropu nádrže poblíž revizního komínu
- materiál: kvalitní polypropylen 1. jakosti
K nádrži obdržíte tuto dokumentaci:
- prohlášení o shodě
- protokol vodotěsnosti
- montážní návod
- údržba a užívání výrobku
- protokol o předání
- záruční list (24 měsíců)

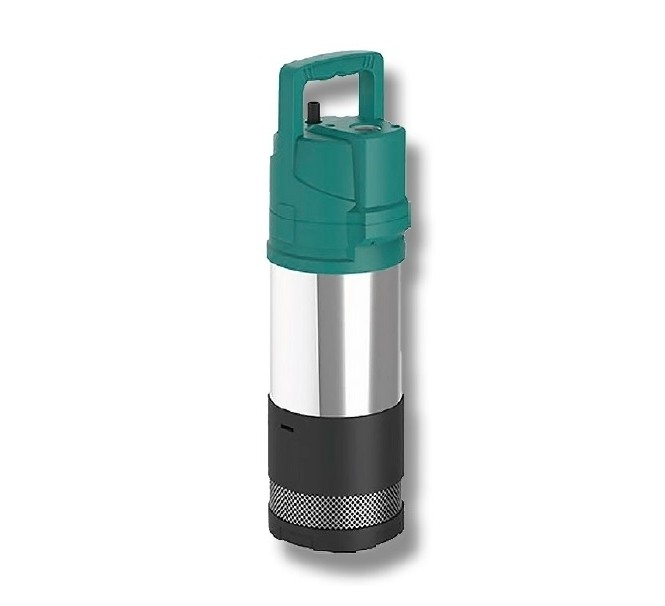

Leo LKS – 1102SE – automatické ponorné čerpadlo
- výkonný vícestupňový automat k čerpání čisté vody bez abrazivních částic ze studní a nádrží. Pro menší zavlažovací systémy, přečerpávání a retenční nádrže.
- Zabudované inteligentní řídící zařízení
- Automatický provoz

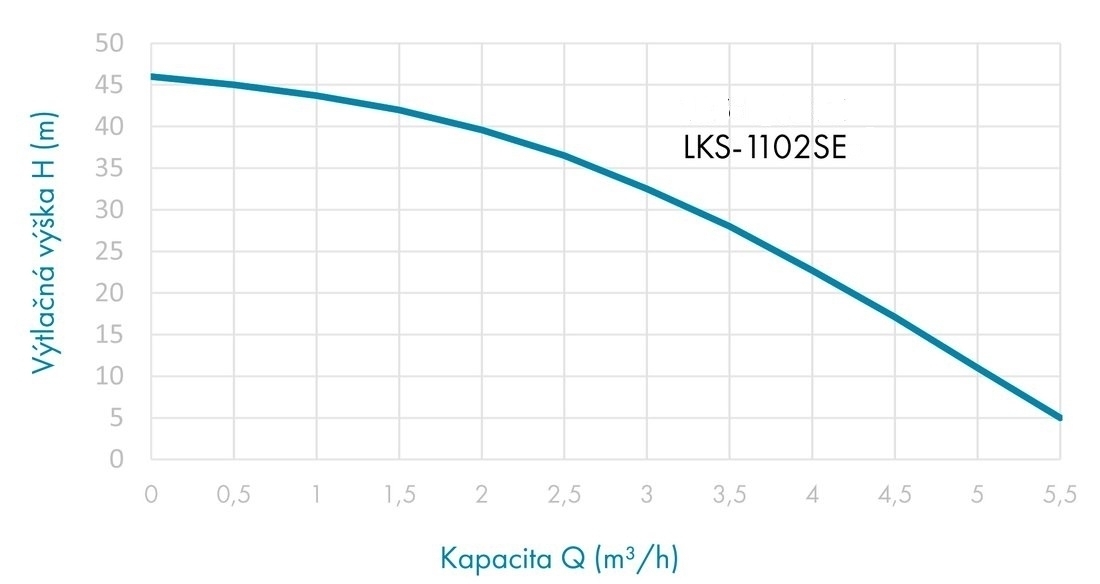

Tělo čerpadla vyrobeno z nerezové oceli AISI 304- Max. průtok Qmax: 5,5 m3/ hod (92 l/min)
- Max. výtlačná výška Hmax: 45 m
- Výkon: 1 100 W
- Maximální teplota čerpané kapaliny: 35 °C
- Maximální ponor čerpadla: 12 m
- V provedení i s bočním sáním
- Zapínací tlak 2,5 bar
- Délka kabelu 15 m
- měděné vinutí
- vestavěná tepelná ochrana
- třída izolace: F
- stupeň krytí: IPX8
- napětí: 230 V
Příslušenství k čerpadlu obsahuje:
- držák na čerpadlo
- dočasné uchycení čerpadla na převoz
- PE hadice 32 x 3.0
- spojka s vnějším závitem 32 x 1" k čerpadlu
- spojka s vnějším závitem (příprava pro rozvod vody)
- spojka s vnitřním závitem
- úchyt pro uchycení lana k čerpadlu
- nátokové potrubí vedeno ke dnu nádrže
- 2 ks koleno KG 90°
- klíč na povolení šroubení

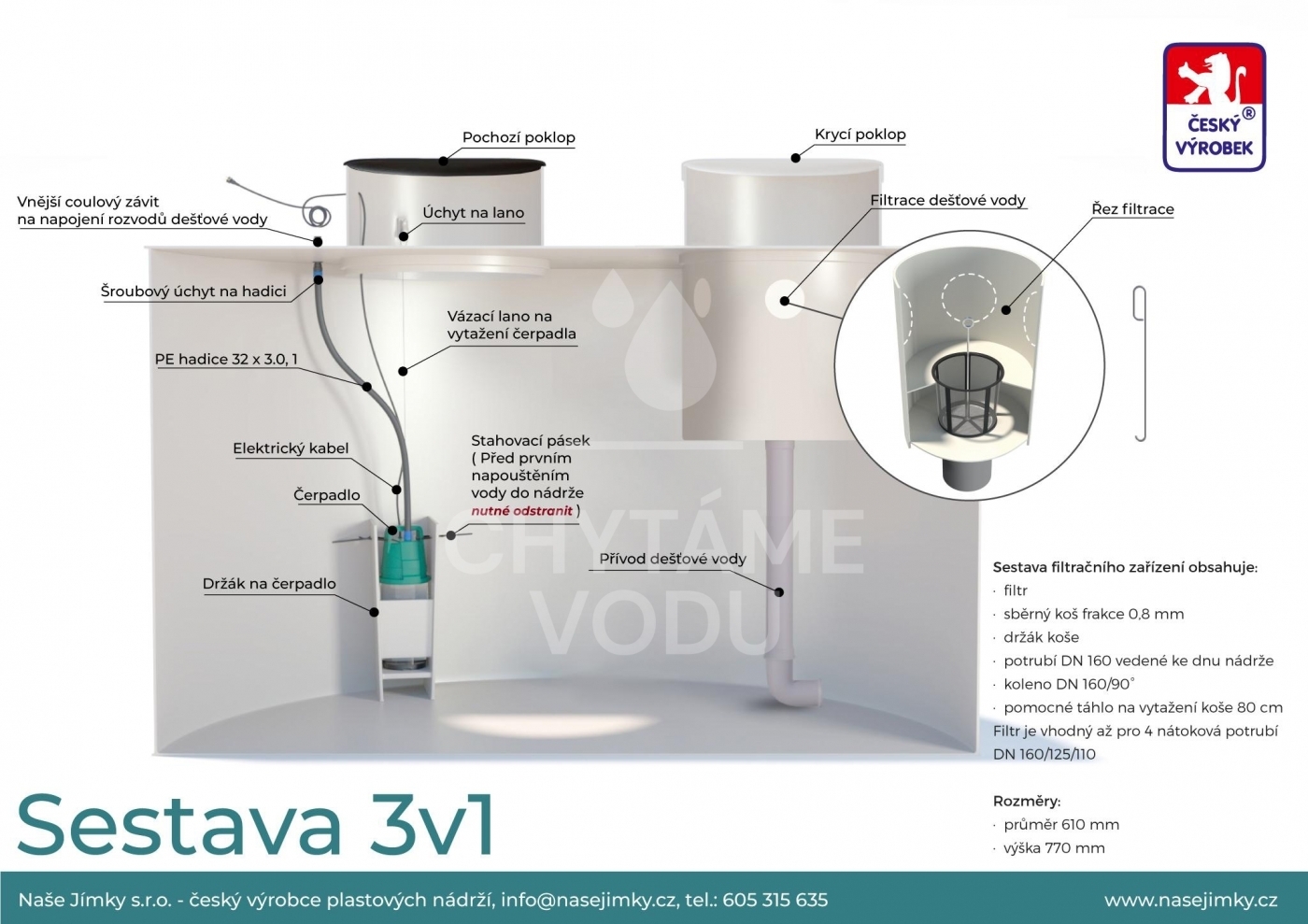

Sestava filtračního zařízení uvnitř nádrže
Sběrný filtr na vodu je vhodný
k čištění dešťové vody od mechanických nečistot, jako jsou např. listí, hrubý písek, jehličí, mech apod., ty se ve sběrném filtru zachytávají.
Výhodou filtru je jeho snadné čištění.
Vhodný pro dotaci dešťovka. Účinnost 100 %.
Sestava filtračního zařízení obsahuje:
- filtr
- sběrný koš frakce 0,8 mm
- držák koše
- potrubí DN 160 vedené ke dnu nádrže
- koleno DN 160/90°
- pomocné táhlo na vytažení koše 80 cm
Filtr je vhodný až pro 4 nátoková potrubí
DN 160/125/110
Rozměry:
- průměr 610 mm
- výška 770 mm

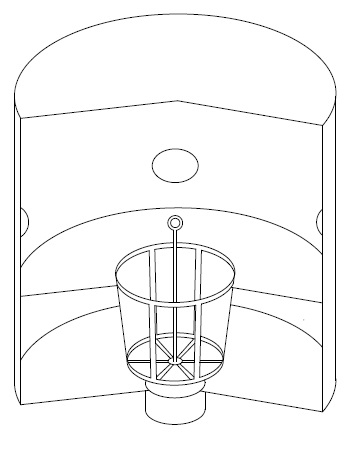

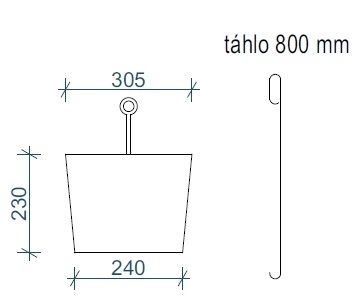

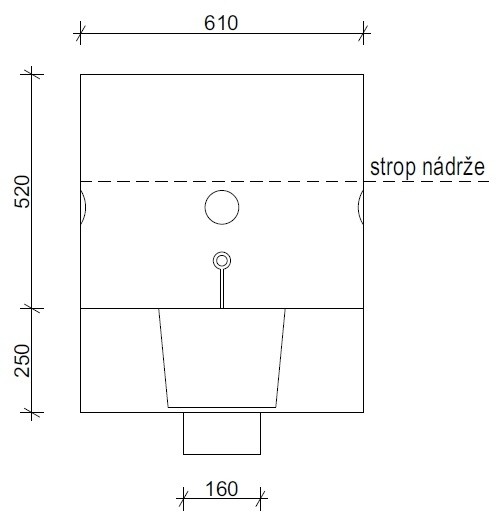

| Filtrační koš - detail | Filtrační zařízení - řez |
 |
 |
Termín dodání s využitím naší dopravy je u této jímky 7–14 dní. Při osobním odběru na naší provozovně v Třebíči je možné se domluvit na vydání výrobku za 48 hodin.
Fotogalerie
Soubory ke stažení
montážní návod samonosné nádrže s čerpadlem
*.pdf ; 1.2 MB
