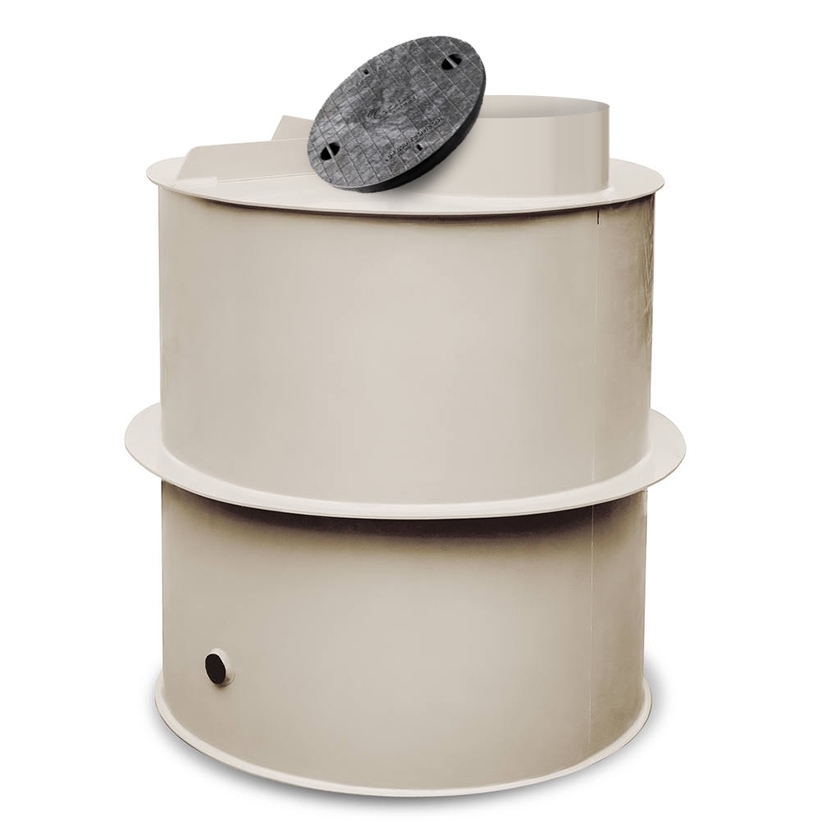

Kanalizační šachta samonosná kruhová KŠ–2/160
varianta 160
Doprava
Kanalizační šachta samonosná je určená pro napojení kanalizační přípojky, pro další kontrolu a údržbu kanalizačního potrubí. Součástí šachty je revizní komín s pochozím poklopem, protiskluzová stupadla, prostupy a revizní kus. Průměry prostupů do šachty připravíme na základě vašich požadavků.
Usazení kanalizační šachty samonosné je nutné provést přesně podle montážního návodu.
Samonosná šachta se usazuje do vybagrované jámy na připravenou vyzrálou betonovou desku s armaturou a rovnoměrně se obsype zeminou zbavenou ostrých částí. Obsypání a zasypání stropu samonosné šachty lze provést v jeden den. Maximální zásyp samonosných šachet je 30 cm. Do 60 cm si můžete pomoci 30 cm extrudovaným polystyrenem a na něj zasypat 30 cm zeminy. Nad výšku zásypu 60 cm je nutné přebetonovat strop šachty i přes její okraje, a to až po sednutí zeminy po obvodu. Poté lze zasypat vyšší vrstvou zeminy.
Samonosné kanalizační šachty jsou určené do stabilního podloží a nesmí se v místě usazení vyskytovat spodní voda, jílovitá nebo písčitá půda.
Vzhledem k tomu, že materiál, ze kterého je šachta vyrobena s klesající teplotou křehne, nedoporučujeme manipulaci při teplotách nižších než + 5° C, pokud je to nutné, tak s velkou opatrností (nádrž nesmí přijít do styku s prudkým nárazem).
- typ šachty: KŠ-2
- hmotnost: 90 kg
- vnější průměr: 1200 mm
- vnitřní výška: 1500 mm
- výška revizního komínu: 300 mm
- průměr revizního komínu: 610 mm
- pochozí poklop: ZDARMA
- revizní mezikus se zpětnou klapkou o průměru 160 mm
- nátokové a odtokové potrubí: nátok 160 mm, odtok 150 mm
- protiskluzová stupadla – 4 ks
- materiál: kvalitní polypropylen 1. jakosti
K šachtě obdržíte tuto dokumentaci:
- certifikát typu
- protokol vodotěsnosti
- montážní návod
- údržba a užívání výrobku
- protokol o předání
- záruční list (24 měsíců)
Termín dodání s využitím naší dopravy je u této šachty 7–14 dní. Při osobním odběru na naší provozovně v Třebíči je možné se domluvit na vydání výrobku za 48 hodin.
Soubory ke stažení
montážní návod samonosné kanalizační šachty
*.pdf ; 1.7 MB
